Поддерживаемые платформы

По данным от SFTC от 04.03.08

Платформа

Версия ОС

Компиляторы

Microsoft Windows XP/ Microsoft Vista*

n/a

f90/f95 - Absoft Fortran 95 compiler version 7.0, version 7.5, version 9.0

HP-UX Unix 11.00 (PA-RISC)

HP-UX B.11.00 9000/785

HP/FORTRAN S700 B.11.01.20

HP-UX Unix 11.23 (Itanium)

HP-UX B.11.23 ia64

HP/FORTRAN S700

CentOS Linux 4.x

Linux 2.6.9-67.0.4.ELsmp x86_64

f90/f95 - Absoft Fortran 95 compiler version 10.0 (64 bit compiler)

HP-XC Linux 4.3

Linux 2.6.9-42.3sp.XCsmp x86_64

f90/f95 - Absoft Fortran 95 compiler version 10.0 (64 bit compiler)

SuSE Linux 9.2

Linux 2.6.8-24.25-default i686

f90/f95 - Absoft Fortran 95 compiler version 9.0

Red Hat Linux 7.2

Linux 2.4.20-28.7 i686

f90/f95 - Absoft Fortran 95 compiler version 7.5

Digital UNIX 4.0G (Rev. 1530)

OSF1 V4.0 alpha

Compaq Fortran 90/77 v5.3

Параллельные вычисления в DEFORM

Во всех перечисленных платформах реализована технология параллельных вычислений.

Параллельные вычисления позволяют использовать преимущества многопроцессорных рабочих станций и кластеров, а именно, использовать максимально подробную сетку и получить значительное сокращение времени расчета при решении задач моделирования процессов обработки металлов давлением, термической и механической обработки. Дальнейшая оптимизация методов параллельных вычислений является одной из приоритетных задач в развитии DEFORM.

Ниже приведены несколько примеров использования многопроцессорных вычисления для моделирования различных задач с помощью DEFORM-3D.

Пример 1. Моделирование процесса штамповки поковки типа "рулевая тяга" в DEFORM 3D.

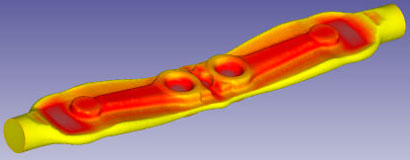

Модель поковки представлена на рисунке.
Моделирование проводилось на 8 процессорном кластере Hewlett Packard XC CP 3000 с двухядерными процессорами Intel 5160 (ОС Linux SUSE 10.3) с высокоскоростной связью типа Infiniband между узлами кластера.
В начале моделирования заготовка была разбита на 100000 элементов.
Зависимость времени расчета от числа используемых процессоров представлена на рисунке.

Моделирование штамповки детали типа рулевая тяга в DEFORM 3D Уменьшение времени расчета от числа процессоров

Пример 2. Моделирование процесса прокатки в DEFORM 3D.

Заготовка была разбита на 8120 элементов .
На графике представлена зависимость времени расчета от числа используемых процессоров.

Моделирование процесса прокатки в DEFORM 3D Уменьшение времени расчета от числа процессоров при прокатке

Пример 3. Моделирование процесса штамповки поковки в DEFORM 3D.

Поковка имеет значительно более сложную форму, чем модель в примере 1.
Число элементов в начале моделирования - 224000.
Число элементов в конце моделирования - 578000.

На рисунке представлена модель поковки в конце ее деформирования. Общее время расчета составило 24 часа 24 минуты на четырех двуядерных процессорах кластера.

Моделирование штамповки детали в DEFORM 3D

Выбор вычислительной техники для решения задач с с помощью программного комплекса DEFORM зависит от их сложности:

  • Однопроцессорные компьютеры: могут использоваться для решения задач малой сложности с не очень большим количеством элементов.
  • Однопроцессорные ПК на базе 2-х и 4-х ядерных процессоров: дают значительное ускорение процесса моделирования по сравнению с одноядерными процессорами, позволяют за приемлемое время решать достаточно сложные задачи.
  • Двухпроцессорные рабочие станции с 2-х и 4-х ядерными процессорами: позволяют решать практически все наиболее сложные задачи обработки металлов давлением за время, не превышающее 20-30 часов (см. материал по сравнительному тестированию производительности программы DEFORM на процессорах Intel Core i7 Nehalem).
  • Использование кластеров с 4-8 (и более) процессорами: позволяет еще больше ускорить процесс моделирования, оправдано для самых сложных задач с сеткой очень большой размерности.

Выигрыш, который дает применение параллельных вычислений при решении задач обработки металлов давлением с помощью комплекса DEFORM в значительной степени зависит от формы заготовки, количества конечных элементов, используемой вычислительной техники и операционной системы.
Компания SFTC продолжает работу, направленную на оптимизацию технологий параллельных вычислений при моделировании технологических процессов в программном комплексе DEFORM.

О выборе вычислительной техники для расчетов по DEFORM - здесь.
