Моделирование прессования в DEFORMTM

На сегодняшний день в DEFORM реализовано три подхода к моделированию процессов прессования:

  • Расширенный подход Лагранжа (Updated Lagrangian или UL) – это анализ неустоявшегося состояния заготовки, где моделируется начальный начало процесса прессования, т.е. начальное проникновение заготовки в инструмент. Результатом такого моделирования может стать потребная сила деформирования, заполнение полости инструмента, возможность возникновения утяжин, поведение зон самоконтакта заготовки. После заполнения полости инструмента и начала собственно прессования, процесс расчета затрудняется в связи с частыми перестроениями сетки конечных элементов.
  • Произвольный подход Лагранжа-Эйлера (Arbitrary Lagrangian Eulerian или ALE) – метод базируется на расширенном подходе Лагранжа для неустановившегося процесса, при этом не требуется перестроения сетки конечных элементов. Исходной заготовкой для анализа является уже частично деформированная заготовка. Результатом такого моделирования может стать потребная сила деформирования, конечная форма заготовки и ее отклонение от номинальной, накопленная деформация и другие переменные состояния заготовки на установившейся стадии прессования.
  • Стационарный подход (Steady-State или SS) – одношаговый метод анализа (без зависимости от времени) который анализирует только установившуюся фазу прессования. Результатом такого моделирования может стать потребная сила деформирования, конечная форма заготовки и ее отклонение от номинальной на установившейся стадии прессования.

На рис.1 представлены результаты моделирования типичного процесса с помощью расширенного подхода Лагранжа . Показано заполнение полости инструмента и изменение течения материала в зависимости от формы инструмента в конкретном сечении.

а - начальная заготовка

б - прессование ножек

в - заход материала в камеру с окончательной гравюрой

г - финальная форма заготовки

Рис.1 Стадии моделирования прессования с помощью расширенного метода Лагранжа


Расширенный подход Лагранжа позволяет в процессе расчета исследовать поведение зон самоконтакта в заготовке (см. рис.2), т.к. моделируется собственно «заход» заготовки в полость инструмента. На рис.2 эти зоны выделены красным. Произвольный подход Лагранжа-Эйлера и стационарный подход этого сделать не позволяют в силу того, что собственно процесс «захода» заготовки в полость инструмента не моделируется. Кроме того, расширенный подход Лагранжа - единственный из представленных методов, анализирующий форму конца заготовки.

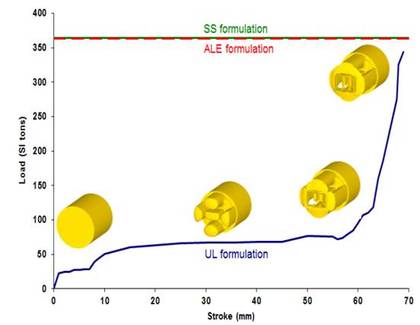

На рис.3 представлены результаты прогнозирования потребной силы деформирования с помощью всех трех представленных в DEFORM подходов. Кривая, полученная с помощью расширенного подхода Лагранжа, характеризует изменение потребной силы деформирования при заполнении полости инструмента. Потребная сила деформирования, рассчитанная с помощью двух других подходов  - сила, характеризующая установившуюся стадию процесса. Если моделирование с помощью расширенного подхода Лагранжа производить достаточно долго, т.е. до установившейся стадии, потребная сила деформирования, полученная этим методом должна придти к значению, полученному при помощи двух других методов.


Рис.2.



Рис.3. Потребная сила деформирования

Рис.4. Отклонение заготовки от собственной оси

На рис.4 представлена прогнозируемая конечная форма заготовки. Главным результатом произвольного подхода Лагранжа-Эйлера и стационарного подхода является отклонение заготовки он собственной оси. Как видно на рисунке, это отклонение, полученное с помощью произвольного подхода Лагранжа-Эйлера и стационарного подхода - практически идентичны. Расширенный метод Лагранжа, в случае продолжения моделирования должен показывать приблизительно тот же результат.
