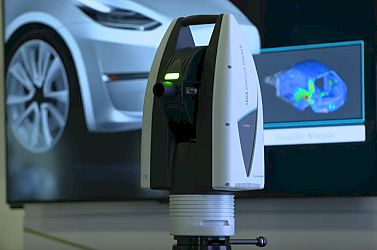

Лазерные трекеры Leica Absolute Tracker ATS600

Leica Absolute Tracker ATS600 – трекер прямого сканирования, позволяющий выполнять цифровые точечные измерения и контроль крупных деталей и поверхностей, которые находятся за пределами диапазона традиционных ручных трехмерных лазерных сканеров, контактных датчиков или отражателей. Работа трекера основана на принципе работы, который позволяет точно определять местоположение точки в пространстве, обеспечивая при этом точность метрологического уровня и не требуя установки отражателей в точке измерения. ATS600 оснащен сканирующим абсолютным дальномером, который способен определять расстояние до точки с точностью до 300 микрон на расстояниях до 60 метров.

Измерив последовательность таких точек в заданной пользователем области измерения, ATS600 может быстро построить измерительную сетку, определяющую результирующую поверхность измерения. Плотность такой сетки также настраивается, что позволяет оператору полностью контролировать баланс между скоростью процесса и уровнем детализации, который будет передаваться в метрологическое программное обеспечение.

Ключевые особенности

Сканирующий абсолютный дальномер (ADM)
Сканирующий ADM позволяющий точно определять положение точки в пространстве координат, как с отражателем, так и без него. Возможность выполнения стандартных точечных измерений с помощью лазерного трекера, с возможностью проводить оцифровку поверхности на расстоянии до 60 метров без установки мишени в точке измерения.

Прямое сканирование
3D контроль поверхности без отражателей, достаточно выбрать область и облако точек будет создано автоматически,

Выравнивание облака точек с помощью измерения отражателя для достижения максимальной точности, Специальные профили измерения линий и колец для конкретных приложений,

Равномерное сканирование сетки для каждой поверхности с использованием 3D векторного выравнивания.

Переменная плотность точек
Возможность задания оператором плотности точечной сетки, образуемой при измерении поверхности, позволяя находить оптимальный баланс между качеством данных и скоростью процесса.

Выборочное сканирование
Возможность выбора требуемой области измерения, с помощью встроенной обзорной камеры или используя данные САПР в управляющей программе. Ограничение интересуемой области измерения лазерной системой, без проведения трудоемкого анализа результатов сканирования полной полусферы и выбора из них данных измерений величиной в несколько градусов.

Независимость оператора
Нет необходимости нахождения оператора в точке измерения, т.к. не требуется наличия мишени для выполнения измерений. Возможность выполнения задач с автоматизацией измерительных процессов.

Измерительный процесс
В стандартной комплектации, выполнен в виде отдельного измерительного устройства и полностью совместим со всеми распространенными пакетами метрологического программного обеспечения.

Комбинированные измерения
Эффективен при использовании в одной процедуре, как прямого сканирования, так и измерения по отражателям. Эффективен для проверки качества крупногабаритных деталей с использованием сканирования поверхностей и отражателя для определения элементов детали, или процедуры сборки и регулировки, когда сканирование дает полное изображение сборки, а измерение с использованием отражателя обеспечивает более точную привязку положения.

Технические характеристики Leica Absolute Tracker ATS600
