Логотип FARO Laser Tracker

FARO Laser Tracker


Специально для измерения размеров крупногабаритных изделий, например, в авиационной промышленности, тяжелом машиностроении, судостроении, компания FARO Technologies Inc. выпускает LaserTracker ION, имеющие высокую точность измерения на расстояниях до 110м!

Мобильная КИМ FARO Laser Tracker Основные области применения FARO Laser Tracker:
Выравнивание, инспекция собранных агрегатов, калибровка, сертификация, измерение крупногабаритных компонентов, деталей, сравнение с CAD, создание прототипов, обратный инжиниринг, настройка и позиционирование инструментов и механизмов.

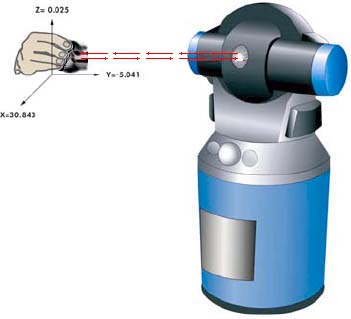

Принцип работы Laser Tracker заключается в отражении лазерного луча от небольшого зеркального призменного отражателя, помещенного во внутрь сферы. Трекер измеряет расстояние до отражателя, угол азимута и высоты, и с помощью программного обеспечения определяет координаты отражателя в пространстве в реальный момент времени относительно предварительно заданной системы координат.



Компания ТЕСИС осуществляет поставку оборудования, пуско-наладочные работы, гарантийное и послегарантийное обслуживание, выполняет заказные работы по 3D сканированию.

Демонстрация оборудования и обучение специалистов может проводиться у вас на производстве или в нашем офисе.

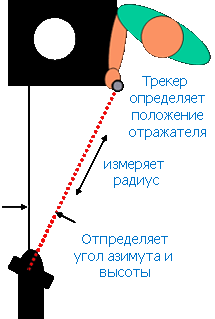

FARO Laser Tracker. Принцип работы FARO Laser Tracker. Принцип работы

Первоначально Laser Tracker ставится вблизи измеряемого объекта, например на треногу, причем установку можно производить на высоте до 15 метров от поверхности земли. Отражатель устанавливается на приборе для захвата луча лазера, затем оператор перемещает отражатель на измеряемый объект, при этом Laser Tracker автоматически следит за целью и, при необходимости, оператор производит фиксацию текущих координат отражателя с помощью дистанционного пульта управления. Обычно в начале работы с помощью программного обеспечения и Laser Tracker назначается система координат (точка отсчета и направление осей), путем обмера базовых элементов изделия, далее производится сам обмер. Можно производить замер как линейных и угловых размеров (2D замер), так и сравнение с CAD моделью (3D замер) сделанной в ЛЮБОЙ CAD системе. Трансляция файлов из CAD систем производится через форматы **.iges, *.vda и *.3dm. Существуют так же прямые трансляторы для CATIA v4 и v5, ProEngineer, Unigraphics, SolidWorks, Parasolid, Solid Edge, Inventor. Специальные датчики систем самокалибровки Self-Comp и температурной компенсации измерений Smart Warm-up, постоянно следящие за состоянием окружающей среды, настраивают FARO Laser Tracker на оптимальный режим измерения и вносят корректировку в результаты замеров. FARO Lаser Tracker не рекомендуется применять на открытом воздухе из-за возможных резких перепадов температуры, которые могут привести к потере точности и снижению рабочей зоны. Рабочий диапазон температуры FARO Lаser Tracker от -15°C до +50°C.

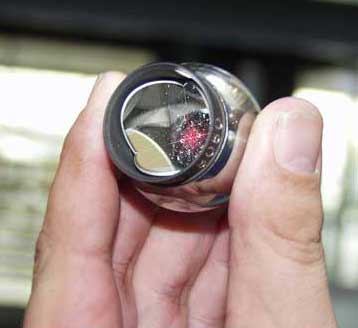

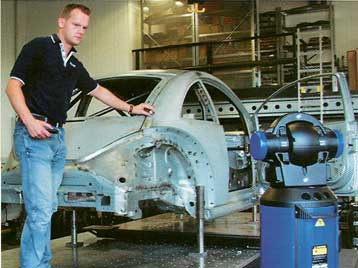

FARO Laser Tracker. Процесс проведения измерений Отражатель для FARO Laser Tracker

FARO Laser Tracker может работать в двух режимах: интерферометра и XtremeADM (Abcolute Distance Measurement). Разница заключается в том, что при работе в режиме интерферометра при потере лазерного луча, например из-за ошибки оператора или из-за того, что посторонний человек прошел в рабочем пространстве и пересек лазерный луч, оператор должен вновь установить отражатель в исходное место на корпусе Laser Tracker.

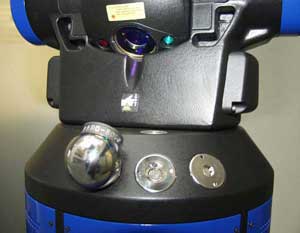

FARO Laser Tracker. Отражатель в исходной точке на корпусе

После чего нужно захватить луч и продолжить измерения. При работе в режиме XtremeADM, в случае потере луча, устанавливать отражатель в исходное место необязательно, достаточно вновь захватить луч отражателем, найдя его, например, с помощью ладони, и прибор вновь готов к работе. Режим XtremeADM существенно облегчает работу, особенно операторам, имеющим небольшую практику работы с Laser Tracker. Однако точностные характеристики данного режима несколько ниже, чем в режиме интерферометра.

Laser Tracker работает с тем же программным обеспечением CAM2 Measure и выполняет все те же операции, что и "руки" FARO. Следовательно, идеальной схемой является применение обоих приборов, когда крупногабаритные размеры контролируются с помощью Laser Tracker, а локальные - с помощью "рук".

Новая координатно-измерительная система TrackArm открывает новые возможности по совместному использованию координатно-измерительных машин FARO Laser Tracker и FARO Arm. Теперь, благодаря специальному приспособлению к FARO Arm со встроенным отражателем, измерить мелкие элементы конструкции можно, просто переключившись с "трекера" на "руку". Закончив работу с малоразмерным объектом, можно так же просто переключиться обратно и продолжать измерения "трекером". Переключение занимает считанные секунды и осуществляется из программы CAM2 Measure X1.

Отражатель для FARO Arm
Отражатель для FARO Arm

Использование FARO TrackArm

FARO Track Arm снимает многие ограничения, которые не давали возможности измерять с помощью FARO Laser Tracker углы, мелкие закрытые элементы, полости. Наибольшим преимуществом является то, что пользователю больше не нужно терять время на перемещение по цеху, настройку и подключение оборудования. Все переключается очень быстро и на месте.

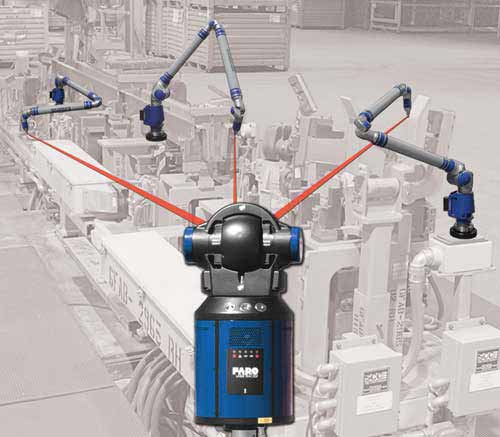

совместная работа КИМ FARO Arm и FARO Laser Tracker

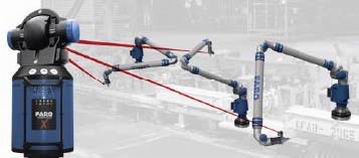

КИМ FARO Arm и FARO Laser Tracker. Схема проведения измерений

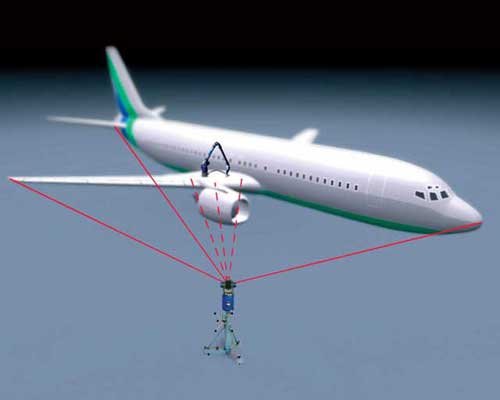

Увеличить рабочую зону КИМ FARO Laser Tracker можно при помощи так называемых "leapfrog", либо объектов (отверстий, пазов, и т.д.) расположенных на самой детали или рядом с ней. С помощью них можно измерять изделия неограниченного размера. Первоначально машина привязывается (назначается система координат) к одной части измеряемого изделия (по базам или итеративно). Для того, чтобы передвинуть КИМ и продолжить измерение в ранее недоступной зоне, замеряются и сохраняются несколько точек (от 3 и более). Далее, после "прыжка", машина привязывается к этим точкам, тем самым, совмещая систему координат с предыдущей, и измерения продолжаются. Таких прыжков может быть произведено неограниченное количество, причем по всем координатам. Это позволяет проникать в самые труднодоступные места и производить измерения такой сложности, которые осуществить другими методами либо крайне трудоемко, либо невозможно.

Вы можете посмотреть дополнительные материалы по мобильным координатно-измерительным машинам FARO (каталоги, описания, демонстрация работы).
