Опыт использования Abaqus:
Атомная энергетика



О применимости модального метода динамического анализа в расчётах строительных конструкций АЭС при падении самолёта и при сейсмическом воздействии, pdf
Атомэнергопроект, Москва
При обосновании безопасности АЭС при особых динамических воздействиях - сейсмика и падение самолёта (ПС) - применяется как модальный метод, так и метод прямого интегрирования. Однако для систем «сооружение-основание», где волновое затухание в грунте существенно превосходит затухание в материалах строительных конструкций, модальный метод даёт тем большие погрешности, чем больше неодинаковость затуханий в различных элементах системы.
Метод прямого интегрирования подобных недостатков не имеет, так как позволяет вместо опции модального композитного затухания применить «грунтовый» демпфер для решения динамической задачи.
В статье проводится исследование на простейшей тестовой задаче и на реальной конструкции возможности использования модального метода анализа по сравнению с методом прямого интегрирования в сейсмических расчётах и при ПС.

Численное моделирование системы преднапряжения защитных оболочек АЭС с использованием функций форм «неправильного» гексаэдра, pdf
Атомэнергопроект, Москва
Конструкции железобетонных защитных оболочек АЭС, являются предварительно напряженными со стальной герметизирующей облицовкой и относятся к особо ответственным, подлежащим проверке эксплуатационной пригодности и контролю на всём жизненном цикле.
Преднапряжение защитной оболочки является основной проектной характеристикой её эксплуатационной пригодности, требуемый уровень которого устанавливается расчётом. Контроль уровня преднапряжения, осуществляется двумя независимыми методами. «Прямой» метод основан на периодическом измерении усилий натяжения армоканатов СПЗО на их тяжных концах, с использованием гидродомкратов системы «liftoff». «Косвенный» метод, основан на регулярном измерении параметров НДС оболочки при помощи информационно-измерительной системы автоматизированного контроля (АСК НДС) в строительный период и период эксплуатации энергоблока АЭС.

Использование PYTHON-скриптов при моделировании таблеточных твэлов, pdf
ВНИИНМ, Москва
В статье описывается подход к созданию 3D моделей для расчетного анализа напряженно-деформированного состояния таблеточных твэлов для инженеров мало знакомых с ABAQUS/CAE. Подход заключается в использовании программ, написанных на языке PYTHON, при котором работа по моделированию сводится к простому заданию геометрических параметров конструкции твэла.
Почти все конструкции можно однозначно описать набором геометрических параметров. Тратить время на разработку программы такого описания имеет смысл при многократных расчетах одной конструкции, например, при ее оптимизации, или если конструкция повторяется с небольшими изменениями в других проектах. По опыту известно, что 90% времени при расчете сложной конструкции идет на разработку ее 3D модели. Выгода предлагаемого подхода заключается в существенном сокращении времени на этот этап.
С помощью параметрического моделирования можно получить оптимальную расчетную модель конструкции, в которую легко вносить любые изменения.
Опыт применения расчетных кодов abaqus при расчетах поэтажных спектров ответа в объектах атомной энергетики, pdf, 680КБ
ФГУП «ГИ «ВНИПИЭТ», г. Санкт-Петербург, ООО «ТЕСИС»
Расчетное обоснование прочности строительных конструкций производилось с использованием комплекса ABAQUS, аттестованного для расчетов объектов использования атомной энергии (аттестационный паспорт ПС № 278 от 13.05.2010г. НТЦ ЯРБ). В качестве расчетного было принято сейсмическое воздействие, полученное в результате микросейсморайонирования. Проведенный комплекс работ позволил сделать след. выводы и рекомендации для существующих зданий и сооружений:
-использование спектра НП-0310-01 в качестве исходного сейсмического воздействия приводит к получению заведомо завышенных результатов. Наиболее правильно – использовать спектры на грунте, полученные в результате сейсмического микрорайонирования
- необходима корректировка нормативных документов в части учета демпфирующих свойств грунтового основания
-при расчете сборно-монолитных конструкций целесообразно сначала рассчитывать нижнюю монолитную часть, нагрузив ее весовыми параметрами верхней сборной части, проверять прочность, получать поэтажные спектры ответа на отметках крепления верхнего строения, после чего на эти спектры рассчитывать верхнее строение.

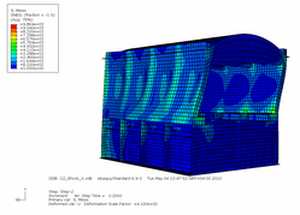

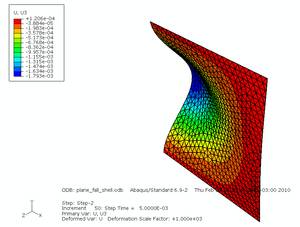

Оптимизация расчетов ограждающих конструкций объектов использования атомной энергии при ударе самолета с использованием программы Abaqus, pdf,1551КБ
ВНИПИЭТ,Санкт-Петербург
При расчетах объектов использования атомной энергии, дополнительно к нагрузкам нормальной эксплуатации, возникает необходимость учета особых воздействий природного и техногенного происхождения: сейсмического воздействия, воздействия воздушной ударной волны, экстремальных ветровой и снеговой нагрузок, нагрузки вызванной смерчем, падения самолета. Наиболее сложным из перечисленных обычно является расчет на удар самолета. В данной работе предлагается решать подобную задачу, разбив ее на три этапа... Два первых этапа выполнены с использованием программы Abaqus. Используемые модули аттестованы надзорными органами атомной отрасли и имеют соответствующие аттестационные паспорта и лицензии. В качестве расчетной нагрузки при падении самолета была принята зависимость силы от времени при падении легкого гражданского самолета IV класса с массой 5 т и скоростью 60÷100 м/с, применявшаяся при расчетах зданий АЭС с реакторами ВВЭР-1000 и ВВЭР-1500. Предлагаемый метод позволяет на начальном этапе анализа по программе ABAQUS определить статическую нагрузку от наиболее значимого воздействия – падения самолета, внести данное численное значение в общую модель для расчета по ВК «SCAD» и в результате комплексного анализа программно получить расчетную арматуру во всех частях здания при всех нагружениях с учетом расчетных сочетаний усилий.

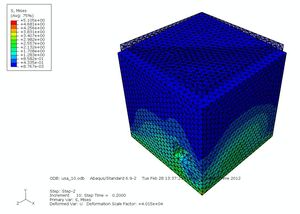

Исследование динамического поведения хранилища отработавшего ядерного топлива при особых внешних воздействиях, pdf, 647КБ
ВНИПИЭТ», г. Санкт-Петербург, ТЕСИС
К объектам использования атомной энергии предъявляются повышенные требования по безопасности. Кроме расчетов на нагрузки и воздействия, определяемые общестроительными нормами и правилами, такие объекты необходимо рассчитывать на особые внешние воздействия природного и техногенного характера. В работе выполнен сравнительный анализ напряженно-деформированного состояния фрагмента хранилища отработавшего ядерного топлива при различных динамических воздействиях: от воздушной ударной волны, от падения самолета, воздействии землетрясения.
При проведении анализа использовался программный комплекс Abaqus.
По результатом расчетов получено напряженно-деформированное состояния здания при различных динамических воздействиях. Результаты могут быть использованы для подбора арматуры. В результате расчетных проработок можно сделать вывод о том, что из рассмотренных воздействий, наибольшую опасность для наружных ограждающих конструкций представляет воздействие от падения самолета на стену или покрытие сооружения.
Применение программного комплекса Abaqus в атомной промышленности, pdf, 1039КБ
ТЕСИС
При проектировании АЭС необходимо проводить расчеты строительных конструкций при особых динамических воздействиях, таких как землетрясение, аварийное падение самолета, действие воздушной ударной волны, и т.д...
Применение программного комплекса Abaqus в атомной промышленности
Применение программы Abaqus в динамическом анализе строительных конструкций АЭС, pdf, 1458КБ
Атомэнергопроект, Москва
Проектирование новых современных атомных станций, обеспечение их безопасной и надежной работы относятся к приоритетным инженерным задачам.
Приведены результаты ряда совместных исследований, проведенных для реальных объектов атомной энергетики компанией ТЕСИС и и Институтом «Атомэнергопроект», Москва.
Модель транспортного портала с учетом геометрии поперечных сечений
