Программный комплекс Simpack - универсальный высокопроизводительный многоцелевой программный комплекс для решения задач многомассового моделирования - Multibody Simulation (MBS),
используется для динамического моделирования любох механических или мехатронных систем во временном и частотном анализе.
Simpack позволяет инженерам создавать и находить новые решения, используя 3D-модели, чтобы прогнозировать и визуализировать движение, скорости перемещения, ускорения, силы и напряжения в узлах конструкций.
Преимущества:
Simpack используется на разных этапах проектировования: от первоначальной концепции конструкций до производства и модернизации продукции. Комплекс позволяет инженерам оценить поведение системы для их дальнейшей оптимизации,
значительно уменьшить потребность в создании прототипов, сократить время выхода на рынок, улучшить качество и увеличить срок службы конечной продукции.
На практике Simpack позволяет производителям получить конкурентное преимущество, предлагая возможность создавать высококачественные продукты существенно эффективнее и за более короткое время,
что снижает общие затраты на проектирование, производство и обслуживание.
Состав программного комплекса:
и около 40 специализированных приложений для Simpack Pre:

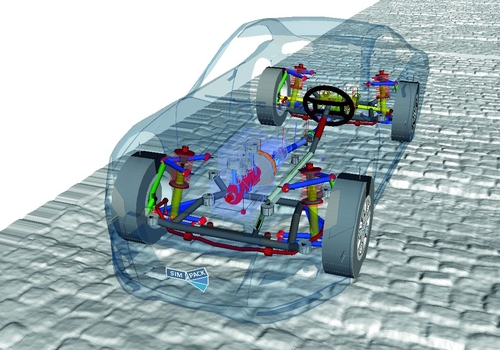

- Simpack Automotive

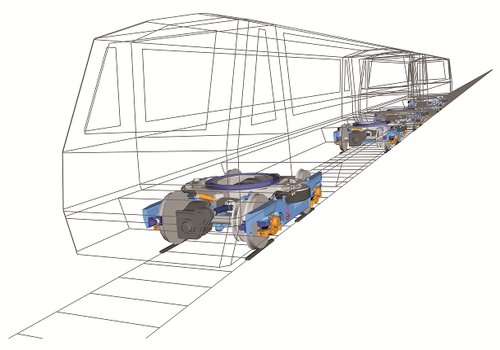

- Simpack Rail
- Simpack Flex Modal – модальная динамика с учётом дефлрмирования тел
- Simpack Gear Pair
- Simpack EHD
- Simpack Realtime
Simpack Pre
Simpack Pre позволяет пользователям создавать любую модель MBS с нуля. Использование большого разнообразия стандартных элементов моделирования (жесткие и гибкие тела, шарниры, силы, колебания и датчики),
позволяет создавать и исследовать не только общие динамические явления, возникающие в базовых моделях, но и создавать модели с высокой детализацией, позволяющие производить анализ долговечности конструкции,
расчёты типа NVH вплоть до акустических явлений.
Преимущества:
- позволяет пользователям создавать любые модели MBS с нуля
- большое разнообразие возможных элементов моделирования
- нет ограничений относительно уровня детализации модели
Ключевые особенности:
- современный, графически управляемый и простой в использовании пользовательский интерфейс
- интерактивное представление дерева модели и самой модели в 2D/3D
- использование данных CAD
- возможность интеграции в модель деформируемых тел
- интерфейсы для CAE программ
- возможности использования техники Design of experiment (DOE) для настройки и представления результатов изменения параметров
- использование скриптов для автоматизации процесса моделирования и решения
Функционал:
- обширная библиотека элементов MBS, в т.ч. элементы управления, точки воздействия и сенсоры
- создание моделей на основе подконструкций
- полная параметризация модели с помощью подстановки переменных и параметров элементов в формулах
- встроенные деформируемые тела на основе трехмерных балок
- интеграция деформируемых тел на основе конечно-элементных моделей
Simpack Wizard
Simpack Wizard позволяет с легкостью настроить стандартные модели и процессы анализа Simpack в «режиме подготовки модели». Неспециалисты могут проводить стандартные исследования и изучать их результаты,
характерные для деятельности их компании, без опыта работы с MBS. Simpack Wizard основан на стандартных базах моделей Simpack, которые могут быть заново созданы и дополнены с использованием Simpack Pre.
Ключевые особенности:
Обеспечивает простые, быстрые и надежные стандартные процессы для того чтобы:
- настроить стандартные модели
- выбрать стандартные нагрузки
- настроить сценарии моделирования (= модель + нагружение)
- автоматизировать расчет нескольких сценариев
- представить стандартные результаты
- Масштабировать методику расчёта для использования в группе/отделе/компании
- Полностью совместим с Simpack Pre
Функционал:
- настройка и параметризация стандартных моделей
- настройка и параметризация стандартных нагрузок
- создание и запуск сценариев (= модель + нагружение)
- изучение стандартных результатов
Simpack Solver
Основной функциональный модуль Simpack используемый для выполнения анализа MBS моделей, созданных в Simpack Pre или Simpack Wizard.
Позволяет производить расчёты в частотном и временном диапазоне, в статической и динамической постановке.
Помимо в стабильности, точности и производительности решателя, уникальной технологией является Simpack Real Time.
Опции решателя Simpack доступны через Simpack Solve Tokens, который обеспечивает легкий и масштабируемый доступ к возможностям Simpack solver.
Simpack Post
Simpack Post используется для представления и последующей обработки результатов Simpack MBS. Поспроцессор позволяет создавать 2D-графики, 3D-графики и 3D-анимацию, а также сохранить их в виде шаблонов.
Расширенная библиотека фильтров позволяет легко обрабатывать данные. Пользовательские шаблоны позволяют быстро создавать отчеты и сравнивать результаты.
Ключевые особенности:
- современный и простой в использовании интерфейс
- различные типы 2D/3D графиков и таблиц
- 3D-анимация, включая масштабирование и формирование контура гибких тел
- представления результатов DOE
- применение скриптов для автоматизации всех этапов Simpack Post
Функционал:
- встроенная обработка результатов и данных моделирования Simpack MBS
- сохранение и повторное использование шаблонов вывода результатов
- экспорт/импорт
- фильтры
- управление/сравнение для нескольких моделей
|
