3DTransVidia

3DTransVidia - интеллектуальная трансляция моделей

Пользователи 3DTransVidia Программный комплекс 3DTransVidia предназначен для обеспечения эффективной трансляции геометрических 3D моделей, включая атрибуты и PMI (Product Manufacturing Information) объекты, между различными CAD системами с возможностью диагностики модели на наличие в ней дефектов и их исправления в автоматическом или ручном режимах.
3DTransVidia выполняет превентивную оценку качества цифровой модели, как на уровне геометрии и топологии, так и на уровне атрибутов.
Процедура диагностики и исправления модели высоко автоматизирована и может быть применена как к отдельным деталям или поверхностям, так и к сборочным документам различной степени сложности. Исправление всегда осуществляется в рамках точности модели, что обеспечивает исходную целостность представления и исключает какие-либо деформации.
3DTransVidia поддерживает все популярные нейтральные и собственные CAD форматы и обеспечивается доступ к техническим требованиям (PMI, хранящимся в файле.

Процесс исправления модели может производиться как в автоматическом, так и в ручном режиме. Обеспечивается работа с CAD-моделями любой степени сложности.

Высокое качество трансляции с помощью 3DTransVidia достигается благодаря соблюдению следующих основополагающих принципов:

  • правильное чтение исходной CAD-модели
  • правильная диагностика/исправление
  • правильное сохранение модели в другой CAD-формат

Правильное чтение CAD-модели в программном комплексе 3DTransVidia достигается за счет использования оригинальных лицензируемых библиотек разработчиков популярных CAD-систем и геометрических ядер.



Технологический процесс состоит из следующих шагов:

3DTransVidia. Технологический процесс
3DTransVidia. Технологический процесс


Чтение и запись CAD-модели

3DTransVidia эффективно разрешает критические проблемы несовместимости различных геометрических ядер, используемых в различных CAD-системах, обеспечивая полную и точную поддержку как собственных форматов CAD-систем так и нейтральных.

Разрешение конфликтов несовместимости представлений выполняется автоматически в процессе чтения. 3DTransVidia позволяет осуществить сохранение модели в формат выбранной CAD-системы с указанием ее конкретной версии. Сохранение осуществляется с полным соблюдением заданных критериев качества геометрии и учетом особенностей выбранных форматов. Знание особенностей работы каждой CAD-системы позволяет проводить сохранение геометрической модели в файл таким образом, что CAD-система, впоследствии, интерпретирует прочитанную из файла информацию однозначным образом и полученные в итоге геометрические обводы модели будут лежать в заданном поле допуска.

При импорте и экспорте данных 3DTransVidia поддерживает следующие форматы популярных CAD/CAE/CAM-систем и нейтральные форматы данных.

Чтение Запись

Формат

Расширение файла

Версия

MBD данные

ACIS

.sat R1-2018 1.0

V

CAPXML

.xml

V

CATIA V4

.model 4.1.9 – 4.2.4

CATIA V5

.CATPart, .CATProduct R6 – R27 (V5 – V6 R2017)

V

CATIA V6

.CATPart, .CATProduct V6 R2017

V

DXF/DWG

dxf, .dwg 2.5 - 2017

IGES

.igs, .iges, .ig2(catia) до v6

Inventor

.ipt V6 – V2017

.iam

V11 – V2017

JT

.jt 6.4 - 9.5

ProE / Creo

prt, .prt.*, .asm, .asm.* 16 – Creo 4.0

V

Parasolid

.x_t, .x_b 12 - 29.0.137

Siemens NX

.prt 11 – NX 11

V

SolidWorks

.sldprt, .sldasm 98-2017
(вер.2018 с февраля 2018)

V

Parasolid

.x_t, .x_b

12 - 29.0.137

Solid Edge

.par, .asm, .psm

V18 – ST9

STEP

.stp 203, 214, 242

V

QIF

.qif,.xml 1.9.3-2.1.0

V

3DXML

XCGM

VDA-FS

Формат

Расширение файла

Версия

MBD данные

ACIS

.sat R1-2018 1.0

Parasolid

.x_t, .x_b 12 - 29.0.137

CATIA V4

.model CATIA 4.1.9 – CATIA 4.2.4

CATIA V5

.CATPart, .CATProduct R15 – R27 (V5 – V6 R2017)

IGES

.igs, .iges

до v6

STEP

.stp 203, 214, 242

V

QIF

.qif,.xml 2.1.0

V

3D PDF

.pdf 1.7

VDA-FS

2.0





3DTransVidia. Выбор и задание геометрической точности CAD-модели
Выбор и задание геометрической точности CAD-модели

Определение и контроль точности модели

Чтение, диагностика, исправление и запись геометрии модели и ее топологии в 3DTransVidia всегда осуществляется с заданной точностью, что обеспечивает целостность представления и исключает какие-либо деформации.

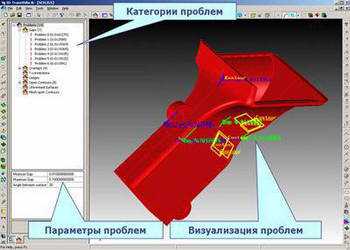

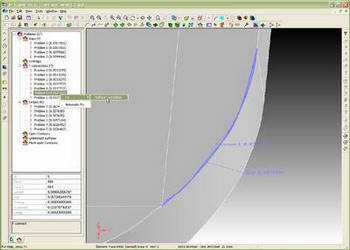

3DTransVidia. Дерево диагностики модели
Дерево диагностики модели 3DTransVidia

Это коренным образом отличается от концепции работы CAD-систем, где на разных операциях построения допускается иметь разную геометрическую точность, что в последствие может приводить к возникновению ошибок в геометрии при последующей трансляции. Работа с определенной величиной геометрической точности означает, что в первую очередь инструмент нацелен на передачу геометрических обводов изделия и обеспечения их целостности.

Пользователь имеет возможность управлять точностью модели при трансляции, выбирая между следующими вариантами:

  • точность файла (значение хранится в файле)
  • оцениваемая точность (рекомендуемая по умолчанию)
  • пользовательская точность (значение задает пользователь)

Автоматический режим исправления

В ходе чтения файла в автоматическом режиме 3DTransVidia исправляет более 70 однозначно формализованных разработчиками ошибок в геометрических объектах и конфликтов в топологии. Примеры проблем решаемых в автоматическом режиме:
Геометрические ошибки:

  • вырожденные кривые и поверхности
  • некорректная область определения кривых и поверхностей
  • некорректная параметризация кривых и поверхностей
  • самопересечения в кривых и поверхностях
  • некорректное задание образующих кривых
  • зазоры в композитных объектах
  • и многие другие
3DTransVidia. Построение цилиндрической поверхности по базовым контурам, состоящих из разного количества кривых Топологические ошибки:
  • некорректная ориентация контура грани
  • зазоры в контуре грани
  • самопересечения в контуре грани
  • некорректная ориентация грани в рамках оболочки/тела
  • зазоры между гранями в рамках оболочки/тела
  • перекрытия между гранями в рамках оболочки/тела
  • многие другие

Диагностика и классификация ошибок

3DtransVidia выполняет классификацию ошибок, оставшихся после автоматического исправления, и предлагает для каждого типа наиболее подходящие ручные инструменты. Проблемные места отображаются в дереве проблем (Problem Tree) до тех пор, пока они не будут исправлены.
Исправленные части автоматически сшиваются с остальной моделью. Ошибки классифицируются по следующим категориям:

  • зазоры
  • перекрытия
  • T-соединения
  • уступы
  • открытые контуры
  • необрезанные грани
  • самопересечения 3DTransVidia. Цветовое представление поверхностей детали по их типу
  • пересечения
  • несогласованности

Ручной режим исправления

В случае наличия неоднозначности в процессе автоматического исправления модели, возникает опасность внесения алгоритмом нерегламентированных исправлений или же невозможность автоматического исправления как такового. Процесс ручного исправления в 3DTransVidia максимально оптимизирован и прозрачен для пользователя. Пользователю предлагается оптимальный путь для ручного исправления в <Дереве проблем>, где отображены все найденные ошибки в модели. При выделении ошибки проблемное место подсвечивается другим цветом, а при двойном щелчке оно приближается на экране к пользователю. Любая ошибка может быть изолирована от целой модели, что позволяет существенно упростить процесс анализа и исправления ее. В процессе ручного исправления пользователь работает только с локальной областью вокруг дефекта, это существенно снижает требования к системным ресурсам для обработки. После ручного исправления ошибка исчезает из дерева проблем.

Работа с моделью происходит только на уровне создания и перестроения отдельных или групп кривых и поверхностей, а не на уровне объектного твердотельного (B-Rep) геометрического моделирования.

Базовый набор инструментов сформировался на основании опыта работы пользователей и нацелен на подготовку геометрической модели для дальнейшего применения в рамках сложившихся потребностей CAD/CAM/CAE/CAI-систем. Например, в числе прочих инструментов существует возможность перестроения NURBS поверхностей с поиском близкого существующего канонического представления – плоские поверхности, тела вращения, коники. Модель, перестроенная с помощью канонического описания поверхности, впоследствии существенно упрощает работу алгоритмам распознавания элементов построения (Feature Recognition), а также делает возможным редактирование детали с помощью инструментов прямого (вариационного) редактирования.

3DTransVidia. Цветовое представление поверхностей детали по их типу
Изменение описания поверхности вблизи ее кромок для соединения
с соседней поверхностью в пределах заданного допуска

Также существует возможность по объединению нескольких поверхностей в одну единую, с сохранением отклонения в пределах не выше заданного допуска, что поможет в будущем упростить создание управляющей программы в CAM-приложениях. В зависимости от ситуации может требоваться получить твердотельное представление с отклонением от исходного описания и перестроить поверхность с незначительным отклонением по ее краям, а также изменить положение поверхности в пространстве внутри открытого контура оптимальным образом, чтобы успешно соединить ее кромки с кромками соседних поверхностей. Подобный подход применим в областях математического моделирования напряженно-деформированного состояния и/или течения жидкости или газа.

Работа со сборкой

При работе на уровне сборки изделия к требованиям на уровне геометрии и топологии добавляются требования по сохранности структуры сборки и ее атрибутов – имена деталей, массивы и иерархия сборки. Детали сборки можно хранить и передавать как в одном файле, так и сохранять каждый файл по отдельности. Для удобства пользователя доступна опция пакетной трансляции массива файлов, где система самостоятельно последовательно транслирует выбранные файлы из одного формата в другой с применением процедуры проверки и исправления в заданном объеме.
В конце работы пакетного транслятора пользователю предоставляется краткий сводный отчет о результатах трансляции для каждого файла. Те детали, которые в процессе трансляции не удалось исправить, могут быть открыты в 3DTransVidia в обычном порядке для исправления. 3DTransVidia. Цветовое представление поверхностей детали по их типу
В пакетном режиме доступны все поддерживаемые 3DTransVidia форматы.

Контроль качества 3D модели

В среде 3DTransVidia пользователь может проверить качество 3D модели на соответствие требованиям международных стандартов: VDA 4955, AIAG D-15, GALIA, ODETTE, JAMA и пр. Также критерии качества могут быть настроены в соответствии с внутренними стандартами предприятия.

Проверка качества 3D модели может быть произведена как на всей модели, так и на ее части. Перед экспортом 3D модели из 3DTransVidia можно проверить соответствие модели требованиям качества соответствующей CAD/CAE/CAM системы, в которую эта модель экспортируется (CATIA, Pro/E, UG, IDEAS, SolidWorks и другие).

Если в среде 3DTransVidia над моделью производятся какие-либо манипуляции, пользователь может проверять ее качество в динамическом режиме, т.е. попутно изменениям.

PMI и GD&T

3DTransVidia обладает полным функциональным набором, обеспечивающим поддержку чтения, интерпретации и редактирования PMI (Product Manufacturing Information) объектов. Чтение PMI поддерживается из форматов таких CAD-систем, как CATIA V5, UG NX и Proe/Creo, а также из нейтральных форматов STEP и QIF.
Сохранение модели с PMI объектами доступно в нейтральные форматы STEP и QIF. 3DTransVidia. Цветовое представление поверхностей детали по их типу

Обеспечивается работа с PMI в следующих вариантах представления:

  • нередактируемоей графическое (tessellated) для просмотра
  • нередактируемое в виде полилиний
  • редактируемое текстовое и символьное

Поддерживаются семантические связи между PMI объектами и геометрическими элементами модели, в случае их исходного наличия в модели. Слои с информацией можно отображать/скрывать, изменять шрифт и размеры, отправлять на печать. Также доступна возможность работы с сохраненными видами и их созданием в автоматическом и ручном режимах.

Перечень PMI объектов можно представить в табулированном виде и при необходимости экспортировать в формат Microsoft Excel.

Поддержка трансляции атрибутов и семантической информации является в свете распространения прямой передачи технических требований из CAD систем появления стандарта QIF, где реализуется окончательный отказ от бумажной документации в пользу цифрового производства – развитие концепции MBD (Model Based Definition), которая сегодня на западе активно продвигается как государственными структурами, так и промышленными игроками. Поддерживается передача цветового представления поверхностей модели, а также передача аннотационных объектов с их отображением в рабочем окне и доступом к редактированию их содержимого. Для форматов CATIA V5, UG NX и Proe/Creo доступна возможность чтения информации PMI и GD&T (Geometry Dimensions & Tolerance). Также доступны массово-инерционные характеристики деталей и информация о габаритах детали или сборки.

3DTransVidia. Цветовое представление поверхностей детали по их типу

Архитектура и работа с PDM системами

Архитектура 3DTransVidia позволяет гибко организовывать процесс трансляции геометрических данных.
Комплекс 3DTransVidia может поставляться:

  • в варианте рабочего места, когда вся процедура полностью локализована на одном компьютере
  • в клиент-серверном исполнении, когда геометрический решатель устанавливается на высокопроизводительный сервер, обрабатывающий запросы с разных рабочих мест Это позволяет оптимизировать нагрузку на аппаратные мощности и разгрузить рабочие места.

Встроенный скриптовый язык и структура данных, построенная на базе XML-формата,
позволяет интегрировать 3DTransVidia с PDM-системами или другими средствами, где требуется автоматизация процедуры трансляции данных, их диагностики и исправления, а также формирования отчета о результатах процедуры, в том числе в пакетном режиме.
Геометрический решатель поддерживает параллельные вычисления для систем с общей памятью, что на современных многоядерных системах позволяет ускорить процедуры обработки информации.

Лицензирование

Работа 3DTransVidia обеспечивается локальной или плавающей сетевой лицензией. Система лицензирования контролирует открываемые и записываемые CAD-форматы, а также базовые функциональные возможности – пакетный режим, работа с сеткой и прочее.

Для каждого формата CAD-системы поддерживаются все версии, которые официально поддерживает разработчик системы на текущий момент. Лицензионный контроль по версиям форматов отсутствует – пользователю доступны все версии указанного файла.

3DTransVidia. Цветовое представление поверхностей детали по их типу
Настройки пакетного транслятора

Пакетный режим

Пакетный режим позволяет запустить процесс автоматической трансляции массива моделей с заданными настройками диагностики и исправления.

3DTransVidia. Цветовое представление поверхностей детали по их типу
Рабочее окно пакетного транслятора


В процессе трансляции в оперативном режиме, а также по ее завершению, составляется отчет, в котором для каждой модели приводится точность трансляции и статистика по типу обнаруженных ошибок и их количеству.
Классификация ошибок в пакетном режиме полностью соответствует классификации в Дереве диагностики основного модуля 3DTransVidia. При необходимости каждую модель в списке можно открыть в 3DTransVidia для ручной обработки непосредственно из окна пакетного режима. В пакетном режиме доступны все поддерживаемые 3DTransVidia форматы.



FormatWorks

Для пользователей системы трехмерного моделирования SolidWorks на базе 3DTransVidia предлагается приложение FormatWorks, включающее в себя проверенные методики по трансляции моделей и их исправлению в автоматическом и ручном режиме.

FormatWorks - является единственным сертифицированным приложением SolidWorks, которое позволяет проводить исправление импортированной геометрии. Его цель расширить возможности SolidWorks для получения корректных электронных моделей деталей импортированных из других CAD-систем. FormatWorks способен исправлять модель импортированную в любом из форматов поддерживающимся SolidWorks.

FormatWorks предлагает значительно больше возможностей для исправления импортированной модели, чем имеется в SolidWorks. Инструменты FormatWorks позволяют получить хороший результат по исправлению электронной модели, когда стандартные средства SolidWorks не справляются. Исправление ошибок в FormatWorks осуществляется, как в автоматическом, так и в ручном режиме.

PDQWorks

Для пользователей системы геометрического моделирования SolidWorks предлагается приложение PDQWorks осуществляющее контроль за создаваемыми или созданными моделями.

Возможна как проверка качества 3D модели на соответствие требованиям международных стандартов (VDA 4955, AIAG D-15, GALIA, ODETTE, JAMA и пр), так и на соответствии внутренним стандартам предприятия.
При работе в режиме реального времени проверяется каждая процедура построения, выполненная конструктором, и при обнаружении несогласования между элементами геометрии и указанным стандартом качества, выдается предупреждение. В другом режим работы осуществляется проверка на уже созданной модели.

KompasVidia

KompasVidia является дополнением к системе геометрического моделирования КОМПАС-3D компании АСКОН, расширяющим ее возможности в области обмена цифровыми моделями с другими системами геометрического моделирования.

С помощью KompasVidia можно импортировать в КОМПАС-3D цифровые модели, построенные в других CAD-системах, представленных на рынке: CATIA V4, CATIA V5, Unigraphics NX, ProE, Inventor. KompasVidia - единственное приложение, позволяющее осуществить двунаправленный прямой обмен данными между системами КОМПАС-3D и CATIA V5.
При импорте цифровых моделей поддерживается как работа с твердотельными деталями и поверхностными моделями, так и работа со сборкой, с сохранением ее структуры и наименований. Учитываются особенности каждого импортируемого формата данных, как на уровне геометрии, так и на уровне топологии.

Модульная структура KompasVidia позволяет получить оптимальное соотношение «цена – качество».


Вы можете посмотреть и скачать дополнительные материалы по программному комплексу 3DTransVidia (см. также раздел скачать):
