Мобильные КИМ Hexagon Absolute Arm

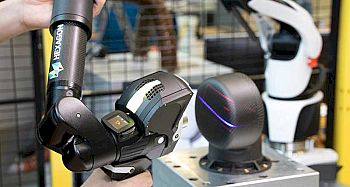

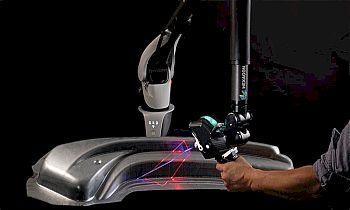

• лазерные 3D-сканеры
• сканер AS1
• сканер RS5
• сканер RS-SQUARED
• сканер HP-L-8.9

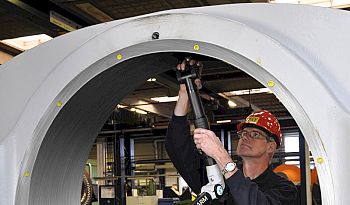

Абсолютные манипуляторы Hexagon Absolute Arm – это координатно-измерительные машины, предназначенные для решения задач контроля изделий, сборок, технологической оснастки (штампы, пресс-формы, литьевые формы), контрольной оснастки (шаблоны, калибры контроля), изделий из листовой штамповки, контроля деталей в процессе механической обработки, а так же для решения задач обратного инжиниринга, быстрого прототипирования.

Портативные измерительные манипуляторы Hexagon Absolute Arm изготавливаются в соответствии с уровнями точности измерений и представлены 7 моделями с диаметром измеряемого объема от 1,2 до 4,5 метров.

Погрешность манипуляторов сертифицируется в соответствии с ISO 10360-12 – для контактных измерений, и в соответствии с ISO 10360-8 (Приложение D) - для сканирующих систем.

Основные особенности:

• применение абсолютных энкодеров в шарнирных соединениях КИМ, исключающих необходимость их инициализации. Нет необходимости делать прогрев оборудования.
• обеспечение прочности сегментов конструкции и температурной стабильности в самых неблагоприятных условиях окружающей среды за счет применения углепластика.
• применение многофункциональных кнопок в сочетании с OLED-дисплеем на запястье КИМ, позволяющих пользователю самостоятельно управлять непосредственно процессом измерения не отвлекаясь на компьютер.
• применение системы противовеса Zero-G и вращающихся накладок для захвата манипулятора, улучшающие эргономику измерений в промышленных условиях.
• применение приспособлений HomeDock и SmartLock , позволяющих складывать и фиксировать манипулятор между измерениями, обеспечивая надежность при транспортировке, установке и перемещении КИМ в процессе измерений.
• применение технологии Bluetooth, наряду с простыми средствами визуальной, акустической и тактильной связи с оператором в условиях действующего производства,
• использование сменных модулей (Control Pack) для обеспечения полной портативности беспроводных измерений посредством установки аккумуляторов и подключения по Wi-Fi.
• возможность подбора конфигурации оборудования под конкретные производственные задачи, для обеспечения удобства работы оператора.

Конфигурации Hexagon Absolute Arm представлены 42 различными вариантами, которые можно разделить на: 3 типа, 7 типоразмеров, 3 уровня точности.

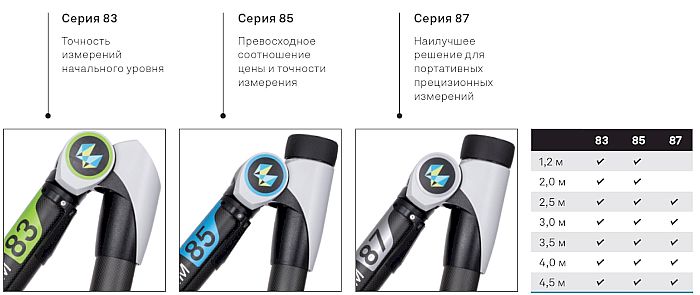

Основные модели:

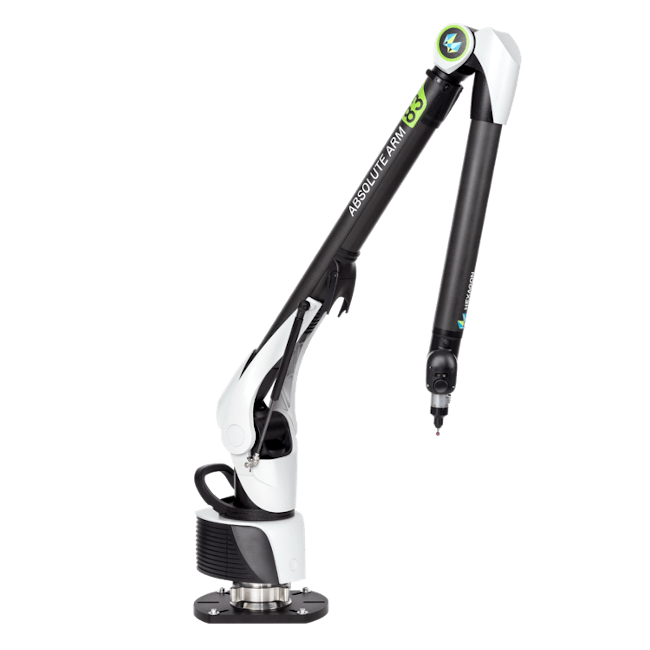

• Absolute Arm серия 83 – комплектация 6-осей и 7-осей, диапазон измерения 1,2 – 4,5 м.
• Absolute Arm серия 85 – комплектация 6-осей и 7-осей, диапазон измерения 1,2 – 4,5 м.

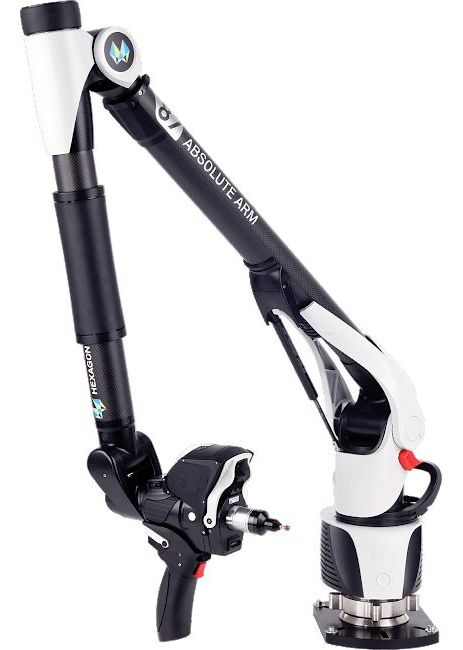

• Absolute Arm серия 87 – комплектация 6-осей и 7-осей, диапазон измерения 2,5 – 4,5 м.

Параметры работы: -рабочая температура +5° ... +40°C -температура хранения -30° ... +70°C -рабочая высота над уровнем моря до 2000 м -относительная влажность 10–90% без образования конденсата -напряжение питания 110 – 240 В

Примечания к таблицам: 1 EUNI - Максимально допустимая погрешность продольного измерения — согласно стандарту ISO 10360-12:2016 2 PSIZE - Максимально допустимое отклонение датчика, размер — согласно стандарту ISO 10360-12:2016 3 LDIA - Максимально допустимое отклонение датчика, положение — согласно стандарту ISO 10360-12:2016 4 PFORM - Максимально допустимое отклонение датчика, форма — согласно стандарту ISO 10360-12:2016 5 SSA - Погрешность сканирующей системы (рука+сканер): LDIA согласно ISO 10360-8, Приложение D 6 Вес - Вес без сканера 7 MPEp - Максимально допустимая погрешность, контактное измерение — согласно стандарту ISO 10360-2 8 MPEe - Максимально допустимая погрешность, измерение длины — согласно стандарту ISO 10360-2
