Компания ТЕСИС является официальным представителем компании PMT в России и странах СНГ.
Абсолютные манипуляторы PMT Arm – координатно-измерительные машины, предназначенные для решения задач контроля изделий, сборок, технологической оснастки (штампы, пресс-формы, литьевые формы), контрольной оснастки (шаблоны, калибры контроля), изделий из листовой штамповки, контроля деталей в процессе механической обработки, а так же для решения задач обратного инжиниринга, быстрого прототипирования.
Основные преимущества

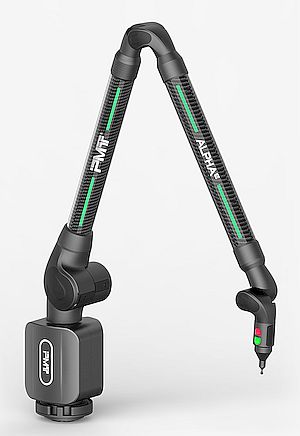

Измерительные руки ALPHA ARM серии E (6-ти осевые) - экономичная система для решения основных метрологических задач.
Не имеют возможность подключения 3D-сканера.
Точностные характеристики

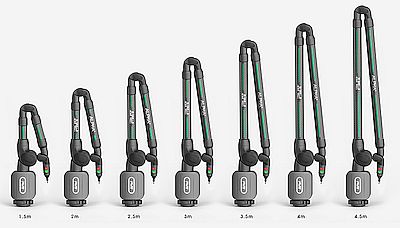

| Диапазон измерений |
1SPAT |
2Euni |
3Psize |
4Pform |
5Ldia |
| 1.5м |
0.028мм |
0.036мм |
0.015мм |
0.029мм |
0.038мм |
| 2.0м |
0.030мм |
0.040мм |
0.018мм |
0.035мм |
0.041мм |
| 2.5м |
0.035мм |
0.045мм |
0.020мм |
0.038мм |
0.050мм |
| 3.0м |
0.055мм |
0.065мм |
0.028мм |
0.045мм |
0.080мм |
| 3.5м |
0.075мм |
0.080мм |
0.035мм |
0.058мм |
0.098мм |
| 4.0м |
0.090мм |
0.100мм |
0.044мм |
0.068мм |
0.116мм |
| 4.5м |
0.112мм |
0.120мм |
0.048мм |
0.086мм |
0.128мм |
5Ldia - Ошибка расположения центра сферы (центры сферических диаметров,
полученные при измерении с нескольких ориентаций)
Все значения представлены в MPE (Предел допускаемой погрешности)
Контактное измерение (Щуп): в соответствии с ISO 10360-12
Бесконтактное измерение (Сканирование): в соответствии с ISO 10360-8
Примечания к таблице
1SPAT - Тест повторяемости в одной точке при артикуляции
2Euni - Ошибка расстояния между двумя точками в сравнении измеренных
и номинальных значений
3Psize - Ошибка размера сферы в сравнении измеренных и номинальных значений
4Pform - Ошибка формы сферы
Технические характеристики и условия эксплуатации
Источник питания: 100-240В AC; 50/60Гц
Время автономной работы: 5ч+ от 1 батареи, 10ч+ от 2-х батарей (при контактном измерении)
Интерфейс обмена данными: USB и/или Wi-Fi
Вес: от 8.8 кг до 10.6 кг
Диапазон рабочих температур: 5°C - 40°C
Изменение температуры воздуха: 3°C / 5 минут
Влажность: 0 - 95%, без конденсата
Соответствие стандартам
Соответствует следующим директивам ЕС:
- 2014/53/EU Radio Equipment Directive
- 2014/32/EU Measuring Instruments Directive
- Shock and Vibrations Testing per International Electrotechnical Commission (IEC) Standard: IEC 60068-2-6
- Extreme Temperature Cycling (-20°C to 60°C ). Based on: IEC 60068-2-1
Скачать описание мобильной КИМ PMT ALPHA ARM сериии E (pdf)
| |
|
