Компания ТЕСИС является официальным представителем компании PMT в России и странах СНГ.
Абсолютные манипуляторы PMT Arm – координатно-измерительные машины, предназначенные для решения задач контроля изделий, сборок, технологической оснастки (штампы, пресс-формы, литьевые формы), контрольной оснастки (шаблоны, калибры контроля), изделий из листовой штамповки, контроля деталей в процессе механической обработки, а так же для решения задач обратного инжиниринга, быстрого прототипирования.
Основные преимущества

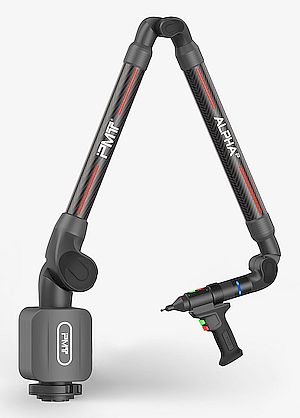

Измерительные руки ALPHA ARM серии P (6-ти и 7-ми осевые) - флагманское решение для портативных измерений.
Обеспечивают максимальную точность и надежность измерений в даже в сложных условиях внешней среды.
Имеют возможность подключения 3D-сканера LLP HD/SD.
Точностные характеристики
| Контактное измерение (Щуп)
|

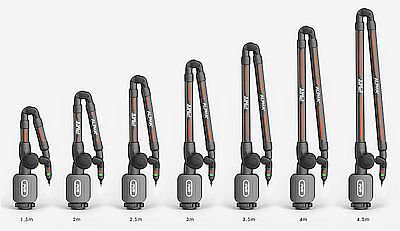

Диапазон
измерений |
1SPAT |
2Euni |
3Psize |
4Pform |
5Ldia |
| 6Axis |
7Axis |
6Axis |
7Axis |
6Axis |
7Axis |
6Axis |
7Axis |
6Axis |
7Axis |
| 1.5м |
0.012мм |
— |
0.022мм |
— |
0.007мм |
— |
0.012мм |
— |
0.024мм |
— |
| 2.0м |
0.016мм |
0.018мм |
0.024мм |
0.026мм |
0.008мм |
0.010мм |
0.015мм |
0.019мм |
0.030мм |
0.038мм |
| 2.5м |
0.018мм |
0.020мм |
0.026мм |
0.028мм |
0.009мм |
0.011мм |
0.018мм |
0.022мм |
0.032мм |
0.042мм |
| 3.0м |
0.026мм |
0.032мм |
0.038мм |
0.048мм |
0.012мм |
0.016мм |
0.025мм |
0.032мм |
0.045мм |
0.072мм |
| 3.5м |
0.036мм |
0.045мм |
0.052мм |
0.061мм |
0.016мм |
0.020мм |
0.034мм |
0.039мм |
0.060мм |
0.088мм |
| 4.0м |
0.045мм |
0.055мм |
0.063мм |
0.076мм |
0.020мм |
0.026мм |
0.038мм |
0.044мм |
0.077мм |
0.098мм |
| 4.5м |
0.055мм |
0.065мм |
0.080мм |
0.095мм |
0.028мм |
0.036мм |
0.050мм |
0.065мм |
0.101мм |
0.122мм |
5Ldia - Ошибка расположения центра сферы (центры сферических диаметров,
полученные при измерении с нескольких ориентаций)
Все значения представлены в MPE (Предел допускаемой погрешности)
Контактное измерение (Щуп): в соответствии с ISO 10360-12
Бесконтактное измерение (Сканирование): в соответствии с ISO 10360-8
Примечания к таблице
1SPAT - Тест повторяемости в одной точке при артикуляции
2Euni - Ошибка расстояния между двумя точками в сравнении измеренных
и номинальных значений
3Psize - Ошибка размера сферы в сравнении измеренных и номинальных значений
4Pform - Ошибка формы сферы
Характеристики сканирующего уcтройства
| Характеристика |
сканер HD |
сканер SD |
| Точность |
±15мкм (2σ) |
±28мкм (2σ) |
| Рабочая дистанция |
115мм |
| Ширина сканирования |
Ближнее поле 80мм; Дальнее поле 150мм |
| Точек в линии |
Макс. 4000 |
| Скорость сканирования |
1.2 млн точек/сек |
| Лазер |
Класс 2 |
| Вес |
536гр |
| Бесконтактное измерение (Сканирование) |
| Диапазон измерений |
Системная точность |
| сканер HD |
сканер SD |
| 2.0м |
0.038мм |
0.043мм |
| 2.5м |
0.042мм |
0.048мм |
| 3.0м |
0.047мм |
0.055мм |
| 3.5м |
0.060мм |
0.068мм |
| 4.0м |
0.074мм |
0.080мм |
| 4.5м |
0.120мм |
0.125мм |
Технические характеристики и условия эксплуатации
Источник питания: 100-240В AC; 50/60Гц
Время автономной работы: 5ч+ от 1 батареи, 10ч+ от 2-х батарей (при контактном измерении)
Интерфейс обмена данными: USB и/или Wi-Fi
Вес: от 8.8 кг до 10.6 кг
Диапазон рабочих температур: 5°C - 40°C
Изменение температуры воздуха: 3°C / 5 минут
Влажность: 0 - 95%, без конденсата
Соответствие стандартам
Соответствует следующим директивам ЕС:
- 2014/53/EU Radio Equipment Directive
- 2014/32/EU Measuring Instruments Directive
- Shock and Vibrations Testing per International Electrotechnical Commission (IEC) Standard: IEC 60068-2-6
- Extreme Temperature Cycling (-20°C to 60°C ). Based on: IEC 60068-2-1
Скачать описание мобильной КИМ PMT ALPHA ARM модификации Р (pdf)
| |
|
