Сканеры и компоненты для лазерных трекеров Leica Absolute

Leica T-Scan 5

Ключевые особенности

• Динамический диапазон
  Благодаря сверхвысокому динамическому диапазону, составляющему ядро технологии T-Scan 5, сканер легко распознает и оцифровывает мелкие элементы.
• Возможность автоматизации
  Оптимизированный для работы в полностью автоматизированных высокоскоростных измерительных системах с использованием роботов, T-Scan 5 является определяющим инструментом концепции Industry 4.0.
• Высокая плотность точек
  Измеряя до 210000 точек в секунду, T-Scan 5 обеспечивает скорость измерения и уровень детализации мелких деталей, необходимые при измерении особо сложных деталей.
• Высокая точность
  Этот высокопроизводительный сканер обеспечивает точность измерений до 60 микрон, что делает его самым точным среди представленных у нас сканеров для оцифровки мелких деталей.
• Автономное питание
  Питание от батареи позволяет T-Scan 5 получать данные сканирования на высоких скоростях на протяжении всего дня без подключения к источнику питания.
• Встроенная гибкость
  Легко выбираемые специальные профили измерения делают T-Scan 5 идеальным дополнением к полному метрологическому инструментарию, который может охватывать широкий спектр задач.

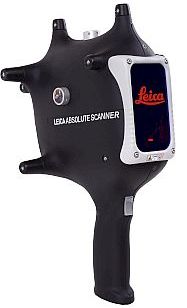

Leica Absolute Scanner LAS сканер, построенный на технологии «летающая точка» с использованием красного лазера для высокоскоростных измерений поверхностей любого типа и цвета

Leica Absolute Scanner LAS-X крупномасштабный сканер с линией сканирования 600 мм и отстоянием до объекта сканирования до метра. Подходит для быстрых проверок больших поверхностей без ущерба для точности метрологического уровня

Leica T-Probe> Беспроводной щуп - особо точные измерения с шестью степенями свободы (6DoF). Обеспечивает непревзойденное качество проверки скрытых точек системами AT960

Leica B-Probe измерительный щуп начального уровня с шестью степенями свободы (6DoF), позволяющий легко измерять скрытые области объектов трекерами AT403.

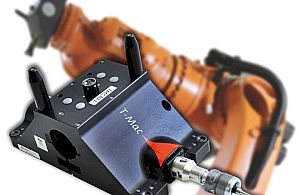

Leica T-Mac ключевой компонент автоматизированных решений на основе лазерных трекеров, создан для достижения точного управления роботизированными системами как для проверок, так и для производства.

Отражатели отражатели различных типов и размеров облегчают работу всех систем лазерных трекеров. Используются при высокоточных измерениях отдельных точек на расстоянии до 160 метров.

Характеристики Сканеров

Модель	T-Scan 5	LAS	LAS-XL
Размер сканера / вес	380 x 210 x 138 мм / 1,1 кг	300 x 201 x 140 мм / 0,94 кг	300 x 201 x 140 мм / 0,96 кг
Размер контроллера / вес	316 x 235 x 142 мм / 6 кг	226 x 146 x 91 мм / 1,9 кг	226 x 146 x 91 мм / 1,9 кг
Расстояние	150 мм	180 мм	700 мм
Рабочий диапазон	±50 мм	±40 мм	±300 мм
Максимальная ширина сканирования (на максимальном расстоянии)	100 мм	220 мм	468 мм
Максимальная частота дискретизации	210000 точек/с	150000 точек/с	143000 точек/с
Максимальная частота сканирования	330 Гц	100 Гц	100 Гц
Минимальная плотность точек (на максимальном расстоянии)	0,075 мм	0,013 мм	0,045 мм
Класс IP сканера / контроллера	IP40 (IEC 60529) / IP40 (IEC 60529)	IP50 (IEC 60529) / IP30 (IEC 60529)	IP50 (IEC 60529) / IP30 (IEC 60529)
