V-STARS/M8 – фотограмметрическая система, использующая две или более камеры INCA3 для проведения быстрого и точного обмера объекта.
Система V-STARS/M8 основана на одновременном использовании нескольких камер системы V-STARS/S8. Она позволяет проводить измерения, как с использованием наклеенных маркеров,
так и спроецированных с помощью проектора Pro-SPOT точек или специальных щупов с различными наконечниками для мелких элементов.

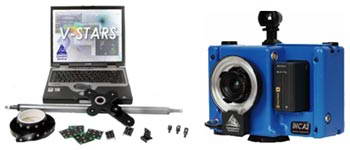

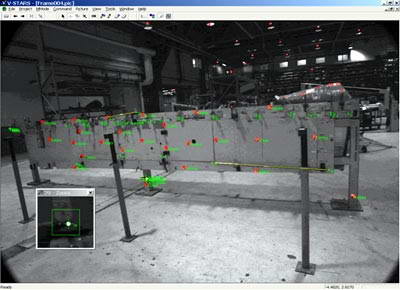

Изображения обрабатываются программой V-STARS для получения координат замеренных точек.
Как и системы с одиночными камерами, V-STARS/M8 компактно упакована в кейсы, мобильна и невосприимчива к вибрации.
Камеры системы V-STARS/M8 и при необходимости проектор Pro-SPOT закрепляют на штативах, что позволяет удобно регулировать их работу.
Измеряемый объект обклеивается отражающими маркерами. Если необходимо получить облако точек, то на объект с помощью Pro-SPOT проецируется частая сетка из ярких светящихся точек.

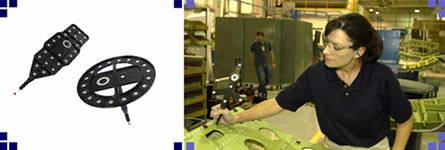

Для измерения мелких элементов (отверстий, пазов, и т.д) применяются специальные щупы со сменными наконечниками различной формы и длины.
Принцип измерения с помощью таких щупов сходный с методикой измерения КИМ FARO или RetroProbe для FARO Laser Tracker.
При работе с помощью пульта дистанционного управления камеры делают синхронный снимок, так что даже подвижный элемент на объекте фиксируется на обоих снимках в одинаковом положении. При измерении щупом оператор держит его в руках,
но это не влияет на точность измерений, поскольку в момент съемки время срабатывания затвора камеры настолько мало, что щуп можно считать неподвижным.
В отличие от других оптических измерительных систем, комплекс V-STARS/M8 позволяет сделать замеры с одного положения при помощи нескольких моментальных снимков, что не требует большого количества времени.
Поэтому его можно использовать для измерения больших объектов, подверженных изменению, например, под действием температур, силовых нагрузок, вибрации и т.д.

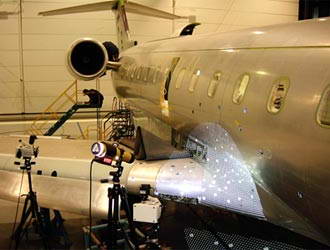

Передвигая штатив с камерами и проектором и делая серию моментальных снимков оператор может обмерить самолет не затратив при этом много времени.
V-STARS/M8 может работать также и в режиме, когда камера находится в руках у оператора. В этом случае система работает также, как V-Stars/S8.

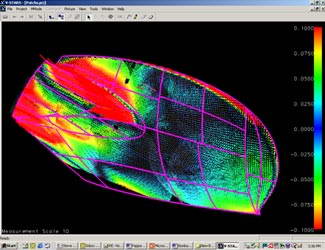

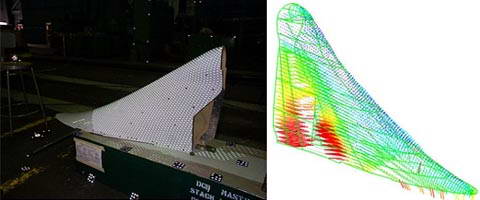

После обработки изображения программным обеспечением V-STARS, полученное облако точек может быть наложено на CAD-модель с целью получения цветовой карты отклонений, и может быть использовано для задач обратного инжиниринга.
Сферами применения для M8 являются аэрокосмическая отрасль, производство радиолокационных антенн, автомобилестроение, судостроение и другие.
Основные задачи:
- Контроль деталей и инструментов
- Изготовление изделий
- Измерение поверхностей
- Реверс-инжиниринг
- Измерение нестабильных систем (вибрация, движение)
- Измерения в процессе производства, где недопустимы простои
- Тяжелое машиностроение, например производство секций мостов
Технические характеристики
- Разрешение CMOS сенсора, пикселей: 3500х2350 (8 миллионов)
- Размер файла изображения: 8 мегабайт несжатый, 800 килобайт сжатый
- Интерфейсы: Ethernet 10/100, Wireless 802.11b, PCMCIA
- Точность: 10 µм + 10 µм/м
- Рабочий диапазон температур: от 0°С до +40°С
Скачать описание системы V-Stars/M8, pdf: 207КБ
