V-STARS/E4X измерительная система начального уровня, обеспечивающая универсальность, мобильность и точность для пользователей,
которым не нужна высочайшая точность систем V-STARS/S8 и V-STARS/M8.

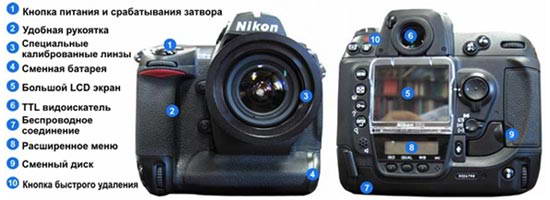

Основой системы V-STARS/E4X является цифровая зеркальная камера Nikon D2X с CMOS матрицей разрешением 12 миллионов пикселей,
LCD экраном и оптическим TTL видоискателем, простым и понятным меню настроек и сменным носителем.
Уникальный многолетний опыт компании GSI позволил превратить эту великолепную камеру в надежный и точный инструмент для фотограмметрических измерений.
V-STARS/E4X - мобильная, легкая, быстрая и точная система, сохраняющая все преимущества, присущие фотограмметрическим системам: возможность бесконтактного измерения,
измерение объектов, подверженных вибрации, а также в движении; отсутствие необходимости крепления камеры на штативе.
Для анализа полученных данных может быть ипользовано программное обеспечение V-STARS или они могут быть экспортированы в другую программу.
Сферами применения V-Stars/E4X являются аэрокосмическая отрасль, производство радиолокационных антенн, автомобилестроение, судостроение и другие.
- Основные задачи:
- Контроль деталей и инструментов
- Изготовление изделий
- Измерение поверхностей
- Реверс-инжиниринг
- Измерение нестабильных систем (вибрация, движение)
- Измерения в процессе производства, где недопустимы простои
- Тяжелое машиностроение, например, производство секций мостов
Основные достоинства V-Stars/E4X
- Особая методика калибровки, разработанная компанией GSI, увеличила точность камеры D2X. Система V-Stars/E4X проводит измерения с точностью менее 8 мкм + 8 мкм/м, или 0,04 мм на 4 метрах.
- Камера D2X готова к съемке сразу после включения. Снимать D2X так же просто, как и обычным фотоаппаратом. Фокус и время срабатывания диафрагмы предустановлены, так что ручная настройка не требуется.
Оперативная память камеры позволяет сохранять сразу большое количество данных, это позволяет не ожидать записи очередного изображения на диск.
- Прочный металлический корпус камеры D2X, модифицированный компанией GSI, удовлетворяет жестким индустриальным стандартам.

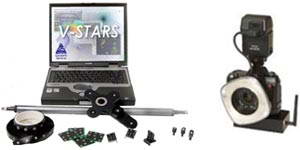

- Система V-Stars/E4X состоит из камеры Nikon D2X, ноутбука, программного обеспечения V-STARS и различных аксессуаров.
Система V-Stars/E4X компактно умещается в стандартный кейс и может переводиться даже в багажном отделении самолета.
- V-Stars/E4X предоставляет компаниям альтернативное решение для задач, не требующих такой высокой точности, какую дает система V-Stars/S8.
- LCD экран камеры D2X может быть использован для просмотра снятых изображений без необходимости переноса их на компьютер.
- Камера D2X использует для сохранения изображений цифровой носитель - карту памяти Compact Flash. Также изображения могут быть переданы через дополнительный беспроводной интерфейс.
- Фотографии могут быть напрямую загружены в программное обеспечение V-Stars для обеспечения точности и оперативности измерений.
Технические характеристики
- Разрешение CMOS сенсора, пикселей: 4288х2848 (12 миллионов)
- Поле зрения (ширина х высота): 67° х 47°
- Размер изображения (мм): 23,7 мм х 15,7 мм
- Точность: 8 µм + 8 µм/м
- Фокусное расстояние: 17 мм
- Энергопотребление: 11,1 Вольт, Li-ion аккумулятор
- Габариты: 157х154х86 мм
- Вес: 2,1 кг.
- Рабочий диапазон температур: от 0°С до +40°С
Скачать описание системы V-Stars/E4X, pdf: 135КБ
