KompasFlow

KompasFlow – это новый инструмент КОМПАС-3D для выполнения расчетов в области аэро-, гидродинамики.
KompasFlow позволяет произвести расчет трехмерной модели непосредственно в рабочей среде КОМПАС-3D.

KompasFlow открывает возможности высокотехнологичного проектирования для пользователей КОМПАС-3D. Инструмент позволяет конструкторам самостоятельно оценить характеристики изделия, не тратить время на согласование с расчетчиками, не упрощать модель под требования расчетных систем.

KompasFlow может определить действующие на изделие силы и моменты, структуру течения внутри или вокруг изделия, оценить перепад давления, полного давления или температуры, оценить варианты исполнения конструкции и отбросить неподходящие.

В основе KompasFlow лежит высокопроизводительный решатель российского программного комплекса FlowVision, который уже более 25 лет успешно используется в отечественной промышленности и за рубежом.
Результатом применения FlowVision являются освоенные в серийном производстве изделия гражданского и двойного назначения, находящиеся в эксплуатации.

Расчетный проект, созданный в KompasFlow, можно продолжить моделированием дополнительных физико-химических процессов и с использованием высокопроизводительной вычислительной техники путем прямого импорта во FlowVision.

Преимущества KompasFlow

  • В основе KompasFlow лежит решатель , проверенный многолетней пректикой испольэования на предприятиях в России и за рубежом.
  • Доступная стоимость
  • Выполнение расчетов непосредственно в интерфейсе КОМПАС-3D
  • Простые инструменты выполнения расчетов для конструкторов, не требуется углубленных знаний в вычислительной гидродинамике и математике
  • Простой переход от экспресс-расчета к решению тяжелых задач (передача расчетного проекта из KompasFlow во FlowVision)
  • Автоматическое построение сетки и быстрое изменение 3D модели в КОМПАС-3D без необходимости заново настраивать расчетный проект
  • Русскоязычная документация и поддержка
  • Многоядерный параллельный Солвер

Основные возможности

Физические модели 3D-модель и сетка Постпроцессинг
  • Ламинарные и турбулентные течения
  • До-, сверх-, гиперзвуковые течения с образованием ударных волн
  • Теплообмен и теплопередача в газе, жидкостях и твердых телах
  • База свойств веществ дает возможность быстрого выбора свойств часто используемых веществ
  • Возможно решение задач в двухмерной (секторные и плоские задачи) и трехмерной постановке
  • В уже готовом расчетном проекте легко средствами КОМПАС-3D изменить форму геометрической модели и повторить расчет для новой модификации. Нет необходимости перестраивать расчетную сетку или граничные условия
  • Локальная динамическая адаптация сетки позволяет повышать точность расчета в местах, которые указывает пользователь. Сетки при этом строится полностью автоматически

Возможна количественная и качественная оценка течения и/или аэро-гидродинамических зарактеристик устройства.

  • Инструменты качественной оценки: линии тока, векторы, цветовые контуры по поверхностям устройства или в сечении на основе значений температуры, скорости или давления
  • Инструменты количественной оценки: типовые характеристики для оценки сил, моментов, перепада полного и статического давления, средние температуры, расходы, тепловые потоки

Область применения

Кондиционирование и вентиляция помещений

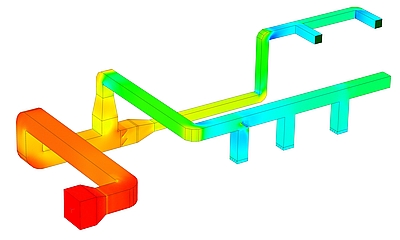

  • Определение аэродинамического сопротивления в вентиляционных каналах
  • Моделирование и визуализация циркуляция воздуха в помещении сложной формы
  • Учет работы климатического оборудования в помещении
  • Определение сопротивления воздухозаборников, решеток, направляющих/спрямляющих аппаратов

Арматура, трубопроводы, сантехника

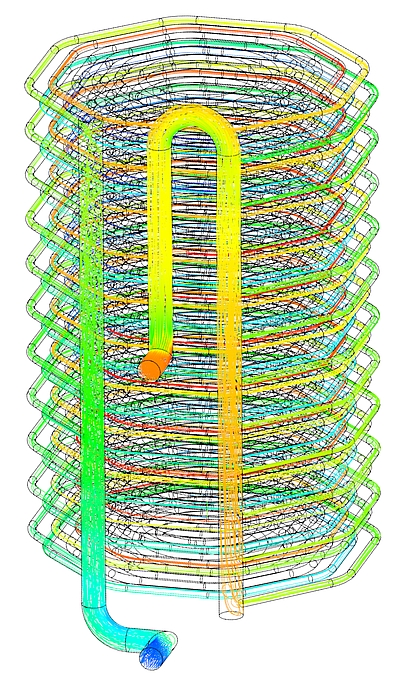

  • Определение гидравлического сопротивления трубопровода или его участков
  • Определение гидравлического сопротивления клапанов, решеток

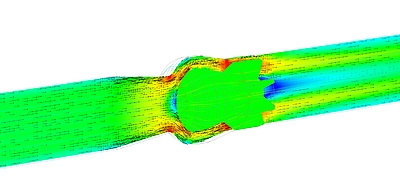

  • Моделирование течения в каналах и гидрорукавах сложной формы
Электроника

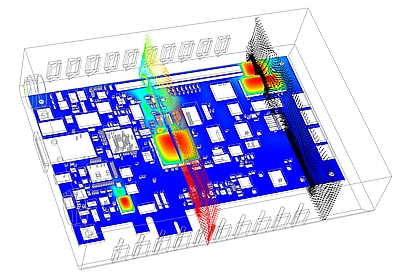

  • Охлаждение/Нагрев блоков и отсеков радиоэлектронного оборудования
  • Моделирование естественного и вынужденного режима конвекции воздуха
  • Оптимизация конструкции корпуса блока
  • Оптимизация элементов на плате, блоков в отсеке
Строительство
  • Определение ветровой нагрузки на объект сложной формы
Аэро- и гидродинамика

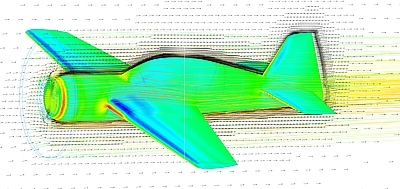

  • Определение сил и моментов, действующих на изделие
  • Локальная аэро- и гидродинамика

Как протестировать KompasFlow?

Чтобы попробовать KompasFlow, возьмите в опытную эксплуатацию последнюю версию КОМПАС-3D, в составе которой он распространяется.
Встроенный самоучитель и учебные видеоматериалы помогут вам сделать первые шаги в области аэро- и гидродинамических расчетов.
Во время освоения вы всегда можете обратиться к поставщикам КОМПАС-3D - опытные методисты и курсы обучения будут рады помочь вам.

Полную информацию о KompasFlow вы найдёте на сайте программы - href="https://kompasflow.ru/
