Обновление линейки продуктов 3DTransVidia/CompareVidia/MBDVidia версия 4.0

[25.05.2020]


Компания ТЕСИС представляет обновленную линейку программных продуктов, предназначенных для обеспечения корректного использования электронной модели изделия с полным описанием технических требований (Model Based Definition) на любых этапах жизненного цикла изделия на базе концепции «Цифрового производства» (Model Based Enterprise).

Напомним, что с технической точки зрения основной целью автоматизации проектно-конструкторских работ на производстве является обеспечение всех используемых информационных систем и производственного оборудования правильным набором данных для их работы. Контроль полноты набора данных и их соответствия существующим требованиям выполняется специализированным программным обеспечением, которое обеспечивает трансляцию электронной модели с последующей ее валидацией. Объектом контроля в электронной модели являются геометрия, топология, атрибуты и технические требования. Все эти задачи покрываются базовым набором инструментов программных продуктов 3DTransVidia, CompareVidia и MBDVidia, а также встраиваемыми в CAD-системы модулями на их основе.

В новой версии продуктов представлены две новые функциональные возможности, которые качественно расширяют возможности пользователей и разработчиков программного обеспечения: Прямой импорт и Серверная платформа:

Прямой импорт

С помощью опции «Прямой импорт» трансляция электронной модели изделия выполняется не с помощью библиотеки SPATIAL InterOp, а непосредственно через API CAD-системы. Это позволяет получать необходимые данные напрямую из консистентной рабочей среды CAD-системы и избежать технических ограничений, которые могут присутствовать в библиотеках CAD-систем третьих фирм. Использование опции «Прямой импорт» требует только наличия на рабочем месте лицензии на саму CAD-систему. Опция «Прямой импорт» поддерживает работу с API следующих CAD-систем: UG NX, PTC Creo и SolidWorks.

Серверная платформа

Опция «Серверная платформа» обеспечивает использование технологий суперкомпьютерных вычислений для задач пакетной распределенной обработки данных при выполнении трансляции CAD-модели, ее валидации и проверки под требования MBD. Опция «Серверная платформа» выполняет диспетчерские функции по распределению массива CAD-моделей между доступными рабочими станциями или узлами ЦОД для параллельной обработки данных. Это позволяет существенно сократить время на обработку большого количества CAD-моделей, а также задействовать существующую на крупных предприятиях суперкомпьютерную инфраструктуру.

Опция «Серверная платформа» поддерживает два типа серверов различной функциональности – сервер трансляции и сервер валидации, каждый из которых может поставляться отдельно. Для разработчиков интересующихся встраиванием серверов в свою рабочую среду, дополнительно может быть поставлен сервер отладки.

Описание продуктовой линейки

Отдельно стоящие приложения

  • 3DTransVidia – трансляция электронной модели изделия, ее диагностика, исправление и проверка на соответствие критериям качества геометрии (PDQ-check)
  • CompareVidia – валидация электронной модели изделия после ее трансляции; отслеживание изменений в модели, с возможностью количественной и качественной оценки изменений, включая систему генерации отчета
  • MBDVidia – проверка целостности и состава электронной модели изделия для её использования в рамках концепции «Цифровое производство» (Model Based Definition); средства приведения ее к требованиям MBD; подготовка первичного плана метрологической инспекции и анализа замеров модели
  • Pundit CMM – программный продукт для оценки неопределенности измерений с использованием библиотеки модулей, описывающих основные характеристики популярных моделей координатно-измерительных машин (КИМ). Оценка неопределенности измерений включает в себя такие факторы, как температура и влажность окружающей среды во время измерений, линейная точность КИМ, погрешность контактного щупа или бесконтактного лазерного сканера, неточность изготовления формы измеряемого изделия

Встраиваемые приложения

  • FormatWorks – дополнение к SolidWorks для чтения электронной модели изделия из сторонних CAD-систем и экспорта электронной модели изделия из SolidWorks во множество форматов, их автоматическую диагностику и исправление. Подготовка модели, отвечающей требованиям концепции «Цифровое производство» (Model Based Definition)
  • MBDVidia for PTC Creo – подготовка модели, созданной в Creo 5 и 6, отвечающей требованиям концепции «Цифровое производство» (Model Based Definition)
  • MBDVidia for NX – подготовка модели, созданной в NX 11, 12 и 18XX серии, отвечающей требованиям концепции «Цифровое производство» (Model Based Definition)
  • KompasVidia – приложение для Компас3D для чтения/записи электронной модели изделия из сторонних CAD-систем в Компас3D, их автоматическую диагностику и исправление

Серверные и интеграционные решения

  • MBDVidia Translation Server – пакетная распределенная трансляция множества электронных моделей изделий
  • CompareVidia Server – пакетная распределенная валидация множества электронных моделей изделий после их трансляции
  • MBD Ready Check Server - пакетная распределенная проверка целостности и состава множества электронных моделей изделий, отвечающая требованиям концепции «Цифровое производство» (Model Based Definition)
  • Software Development Kit - библиотека для разработчиков приложений, содержащая инструменты доступа к форматам CAD-моделей, диагностики, исправления, построения поверхностной сетки, трансляции, валидации электронной модели изделия и прочее

License Server – сетевой инструмент для лицензирования с использованием плавающей лицензии (floating license)

Общие изменения и улучшения

Инсталляция

Начиная с версии 3.7, все инсталляционные пакеты имеют цифровую подпись, что подтверждает их целостность и оригинальность.

License Server

Для работы с продуктами версии 4 требуется установка License Server версии 4.
Обновлен графический интерфейс пользователя.

CompareVidia

  • Профили – новая опция, позволяющая настраивать и сохранять настройки сравнения с учетом специфики конкретных CAD-моделей, для последующего их регулярного использования при валидации и сравнения исполнений
  • Прямой CAD интерфейс – новый инструмент, позволяющий читать основную и дополнительную информацию напрямую из CAD (NX, SolidWorks, Creo) для поддержки MBD (Model Based Definition) рабочих процессов, требующих валидации и сравнения исполнения моделей
  • Улучшенное сравнение исполнения – реализовано чтение наименования геометрических элементов в CAD-системе, которые были изменены, что делает проще обнаружение целенаправленных или случайных изменений в CAD-модели
  • Точность сравнения – два новых метода для задания точности сравнения. По умолчанию используется точность сравнения, заданная пользователем.
    Дополнительно реализованы:
    • Режим автоматической точности – устанавливает точность сравнения от наиболее грубой модели между эталонной и производной моделями
    • Точность из 2D Чертежа – рассчитывает допуск сравнения на основе самой грубой точности 2D-чертежа
  • Режим визуализации – добавлены новые методы для визуализации элементов с отклонениями для отображения с помощью цветовой карты:
    • Нет – выключить карту цветов
    • Авто – (по умолчанию) карта цветов определяется автоматически на основе min-max пределов
    • По процентам точности – карта цветов определяется из min-max пределов, в виде процентов точности. Уровень «процентовки» настраивается пользователям
    • Ручной – min-max пределы цветовой карты задаются пользователем
  • Улучшения отчетности – создание настраиваемого, удобного для чтения отчета стало проще:
    • Вид модели – Возможна вставка нескольких видов CAD-модели в один отчет. Вставка включает все базовые проекции Фронтальная, Задняя, Верхняя, Нижняя, Левая, Правая, Изометрическая текущий вид. Также возможно использовать пользовательские MBD-виды из списка в модели
    • Отображение карты цветов модели – новая опция отображения на каждом виде в отчете
    • Круговая область – отчет теперь может содержать виды с графическим указанием конкретной области на модели, где есть отклонения в геометрии
    • Уровень увеличения отклонения – теперь доступны два метода отображения уровня отклонения для пары деталей в отчете. Это относится к методу «Круговая область» в модели
  • Область отклонения – показывает увеличенную область пар примитивов в отчете
  • Пары элементов – показывает пару геометрических примитивов в отчете
    • Намеренное/Непреднамеренное изменение – новая функция, позволяющая пользователям просматривать каждое изменение и определять, является ли оно намеренным или непреднамеренным. По умолчанию все изменения расцениваются как "Непреднамеренные". После просмотра они могут быть изменены на "Намеренные". Эта функция была добавлена для сравнения ревизий, чтобы гарантировать, что все изменения были намеренными. Все изменения отмечены как "Намеренные" при сравнении будут "Пропущено", отчет включает в себя текст "Намеренные" или "Непреднамеренные" изменения для каждой пары примитивов
    • Имена CAD элементов – Для каждой пары примитивов имена CAD элементов теперь отражены в отчете
    • Прямой интерфейс для SolidWorks, NX и Creo
  • Улучшена настройка фонового цвета для файлов в формате QIF, пришедших из CAD-систем. Темный/Светлый фоны могут применяться автоматически, в зависимости от режима

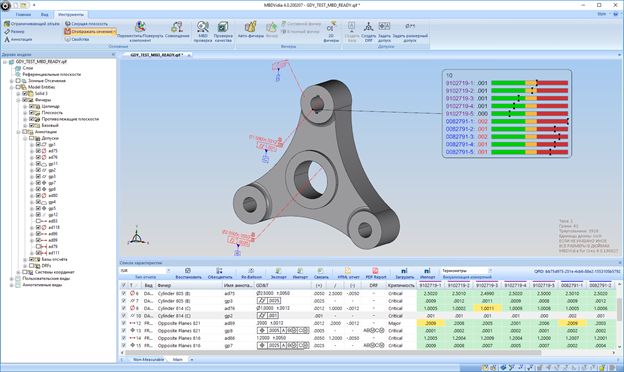

MBDVidia

  • Распознавание MBD данных из CAD-систем – аннотации и уровни важности из CAD- систем автоматически распознаются и используются при создании первичного плана метрологической инспекции изделия (FAI - First Article Inspection)
  • Прямой интерфейс для SolidWorks, NX и Creo
  • MBD Ready Check – проверка семантической связи 3D-аннотаций с электронной моделью изделия, конвертация заданных пользователем MBD-объектов в вид данных, пригодных для машинного чтения. Так же эти данные могут использоваться в других приложениях. Исправление PMI-данных пользователем для автоматического машинного процесса
  • AS9102 FAI форма– автоматическое создание формы отчета AS9102,базирующейся на модели с PMI данными в Excel формат
  • Интеграция с Net-Inspect – новая возможность автоматической загрузки моделей с PMI-данными в облачный сервис Net-Inspect и получение данных замеров по ним обратно из Net-Inspect
  • Импорт результата измерений – чтение и наложение результата инструментальных измерений и запуск статистического анализа, в том числе SPC на основе AS9102 Excel отчета, Net-Inspect и другого метрологического программного обеспечения, способного экспортировать результаты в QIF-формат
  • Прямой доступ к результату измерений в Списке Характеристик
  • Визуализация данных измерений на 3D модели изделия
  • CPK, PPK, анализ данных карты скользящих размахов и визуализация
  • Использование выносок и уровней важности из CAD-систем
  • Улучшена настройка фонового цвета для файлов в формате QIF, пришедших из CAD-систем. Темный/Светлый фоны могут применяться автоматически, в зависимости от режима
  • Показ отличий между ревизиями модели – отображение Списка Характеристик для геометрических элементов и характеристик, которые были добавлены или изменены в текущей ревизии модели, по сравнению с ее предыдущими ревизиями
  • Опция «Разделить/Не разделять» для просмотра отчета из Excel
  • Автоматическое определение оптимального размера текста и цвета выноски
  • Управляемые опции массива выносок для определения количества элементов выноски
  • Возможности для разделения и объединения нескольких параметров в одном требовании (например, для отверстий) для создания выносных позиций на модели
  • Поддержка различных настроек визуализации для стилей отображения Creo, NX, SolidWorks и CATIA PMI
  • Возможность поменять точку привязки опорной точки выноски к нужной поверхности модели при исправлении
  • Поддержка форматирования условий в генерируемых отчетах Excel для визуализации данных о результате измерений, введенных пользователем
  • Экспорт аннотаций в детали из CATIA в HTML отчет
  • Улучшена отчетность по статистике об исправлении модели

Pundit 5.1

  • Улучшены возможности по импорту облака точек из различного метрологического программного обеспечения сторонних производителей
  • Унифицированный алгоритм распределения точек для геометрических элементов любых соотношений размерностей
  • Поддержка расчета размера геометрического элемента типа "Радиальный сегмент", поддержка рабочих процессов MBD, описанных в САПР. Улучшена визуализация соотношений "Неопределенность: Допуск" на панели результатов неопределенности измерений - красные / желтые / зеленые столбцы показывают пользователю, когда неопределенность достигает недопустимо высокого уровня. Тестирование взаимодействия рабочих процессов из NX CMM
  • Возможность импортировать данные о неточности геометрической формы изделия из метрологических программных продуктов сторонних производителей
  • Улучшено управление цветом фона для файлов в формате QIF, поступающих из CAD-систем. Темный/светлый фон может быть применен автоматически в зависимости от режима.

CAD Plugins

  • Форматы QIF и STEP AP242 Semantic PMI AI – улучшенная функциональность конвертации читаемых пользователем MBD объектов в вид пригодный для машинного чтения данных, которые могут использоваться в других приложениях
  • Рабочий процесс расстановки выносных позиций – позиции и уровень важности созданные в CAD-системе автоматически распознаются и используются при создании первичного плана метрологической инспекции изделия (First Article Inspection)
  • Поддержка актуальных версий CAD-систем, включая Creo 5, Creo 6, NX 11, NX 12, NX 18XX серии, SolidWorks 2018, SolidWorks 2019, SolidWorks 2020, CATIA v5, CATIA v6
  • Компоненты искусственного интеллекта для разделения технических требований на отдельные позиции в выносном элементе
  • Возможность автоматической маркировки данных PMI, как расстановленных на выносных элементах, так и основанной на настройках пользователя
  • Model revision logic – возможность поддерживать глобальные ID (уникальные идентификаторы) геометрических объектов сквозь ревизии изделия
  • MBDVidia for Creo - Creo5 и Creo6 инсталляции теперь доступны в дополнение к текущим Creo3 и Creo4 версиям
  • MBDVidia for Creo - поддержка опционального экспорта массы детали, если она задана в Creo
  • MBDVidia for Creo - улучшена визуализация плоскостей под допуска в Creo
  • MBDVidia for NX - инсталляции для NX 12 и последующих релизов доступны в дополнение к NX 11 версии;

  • MBDVidia for NX - задание уровня важности, используя бизнес модификатор в NX
  • MBDVidia for NX - улучшено представление геометрических допусков с определенными в NX стилями выносных линий
  • FormatWorks - поддержка SolidWorks 2020

Поддерживаемые форматы на Чтение/Запись

Добавлена поддержка форматов свежих версий CAD-систем: CATIA V5, CATIA V6, Inventor, Creo, SolidEdge, SolidWorks, STEP AP 242, QIF, Parasolid, ACIS и Siemens NX

Компания ТЕСИС осуществляет внедрение программных продуктов для трансляции и валидации самостоятельно и через офисы компании АСКОН.
Для апробации инструментов предлагается временная месячная лицензия на любой продукт из линейки.
По всем вопросам Вы можете обратиться по адресу info@tesis.com.ru или по телефону.
