РеВерсия

Назначение и возможности

Программный продукт РеВерсия® представляет собой набор инструментов для обработки результатов 3D-сканирования (облаков точек) и полигональных моделей.
Программный продукт РеВерсия® позволяет построить полигональную модель на базе данных 3D-сканирования и подготовить полигональную модель к последующей параметризации.

Автоматическая параметризация полигональных сеток реализована с помощью встроенного в РеВерсию инструмента “Авто Реверс” для параметризации всей сетки или её фрагмента.
В зависимости от качества исходной сетки, полученная модель будет представлена NURBS-патчами и/или аналитической геометрией (Плоскости, Цилиндры, Сферы, Конусы, Экструзии, Тела вращения, Торы и т.д.).
В продукте реализован инструмент ручной подгонки параметрических поверхностей NURBS-типа и аналитического типа к полигональной сетке.
Программный продукт РеВерсия® поддерживает множество цифровых форматов представления модели:

• Облако точек: TXT, XYZ, CSV, ASC, TZR, TPR, QIF
• Полигональные модели: STL, PLY, AMF, 3MF, QIF, INP
• Параметрическая модель: STEP (v242, v214, v204), IGES, VDA-FS, QIF

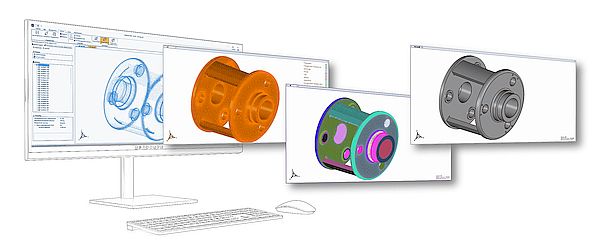

На рисунке приведены различные этапы обработки результатов трехмерного сканирования:

Облако точек после шумоподавления и оптимизации

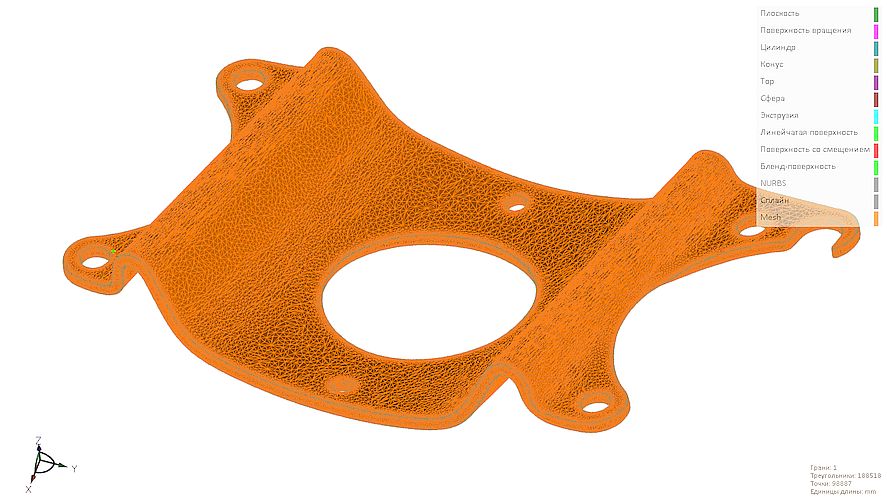

Полигональная сетка после меширования облака точек

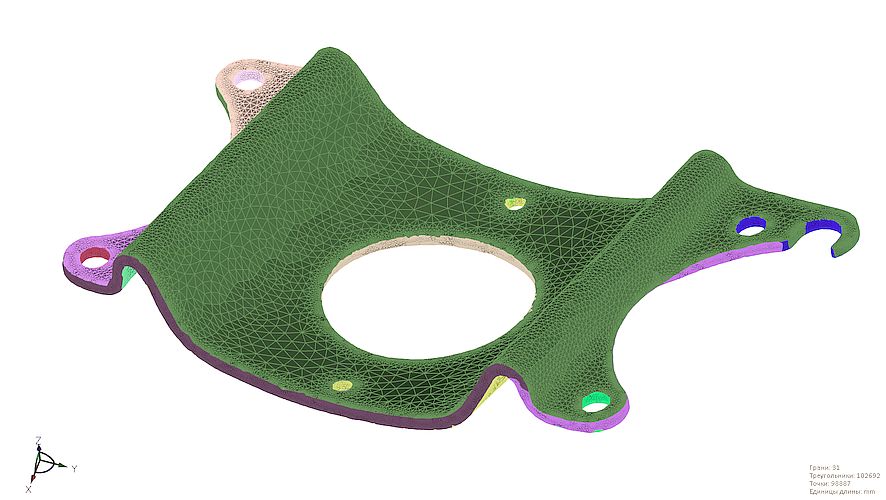

Полигональная сетка после Ремешинга и Сегментации

Для конструкторов, технологов и 3D-дизайнеров

Программный продукт РеВерсия® позволяет решать актуальные задачи производственных предприятий и конструкторских бюро:

• Производство запчастей и деталей – в условиях санкций и дорогостоящего параллельного импорта становится выгодно произвести аналог деталей иностранного оборудования самостоятельно;
• Восстановление конструкторской документации – в случае потери чертежей или компьютерных моделей;
• Усовершенствование оригинальных деталей – разрабатывайте новые, более надежные и эффективные детали оборудования на основе оригинальных.

Программный продукт РеВерсия® может найти применение в широком круге отраслей, в том числе:

• Машиностроение / Автомобилестроение / Авиастроение
• Трехмерное моделирование и Прототипирование
• Медицина и Ортопедия
• Междисциплинарное моделирование физических процессов

Лицензируемые функции и стоимость

В зависимости от потребностей пользователя, доступны четыре вида лицензирования программного продукта РеВерсия®:

Просмотровщик – позволяет:

• Импортировать и просматривать поддерживаемые форматы облака точек
• Импортировать и просматривать поддерживаемые сеточные (полигональные) форматы
• Импортировать и просматривать поддерживаемые параметрические CAD форматы
• Позволяет выполнять совмещение (регистрация) между облачными сегментами
• Позволяет выполнять совмещения (регистрация) между полигональными сегментами
• Просмотр форматов не предполагает возможности модификации топологии/сохранения/пересохранения.

Облачное моделирование – включает в себя:

• Импорт поддерживаемых форматов облака точек
• Модификация облака точек
• Операции с нормалями точек
• Экспорт в поддерживаемые форматы облака точек

Данный набор инструментов позволит пользователю импортировать облачные форматы, проводить с облаками точек базовые операции для последующей обработки.

Полигональное моделирование - включает в себя функционал “Облачного моделирования”, и дополнительно позволяет выполнять:

• Импорт свободных сеточных (полигональных) форматов
• Построение сетки на основе облака точек (Меширование облака точек)
• Графический анализ кривизн полигональной сетки
• Диагностика/исправление дефектов сетки
• Модификация и топологические операции (Упрощение, Сглаживание, Ремешинг, Сегментация, Локальные выравнивания и т.д.)
• Ручное редактирование
• Сшивка сеток
• Операции с нормалями полигональной сетки
• Экспорт свободных сеточных форматов

Этот набор инструментов позволяет импортировать полигональные форматы, выполнять меширование облака точек, проводить основные операции сеточного моделирования, модифицировать и оптимизировать сеточную топологию.

Параметризация - включает в себя функционал “Полигонального моделирования”, а также:

• Импорт поддерживаемых параметрических форматов
• Диагностика/исправление типичных параметрических дефектов
• Сшивка параметрических поверхностей
• Создание и перестроение параметрических ребер и граней
• “Авто Реверс” - автоматическая параметризация на основе полигональной сетки
• “Подогнать Поверхность” - подгонка (фитинг) параметрических поверхностей к полигональной сетке
• Экспорт в поддерживаемые параметрические форматы

Этот набор инструментов даёт возможность получения результирующей параметрической модели, пригодной для импорта в CAD с целью последующего обратного проектирования или в препроцессор 3D-принтера для создания физической копии.

• обновлять версию программы после выхода релиза
• обращаться за помощью к специалистам техподдержки
• получать доступ к расширенному набору полезных материалов на этом сайте

Вы можете скачать следующие файлы:

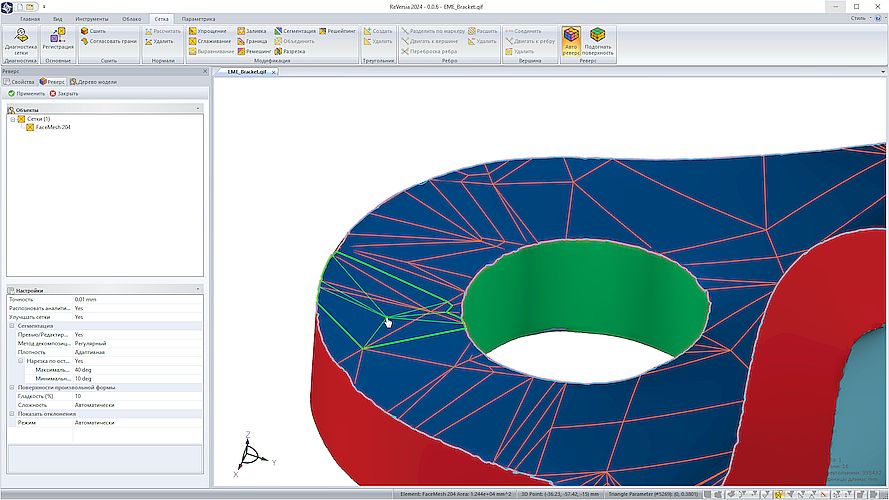

Интерфейс программы

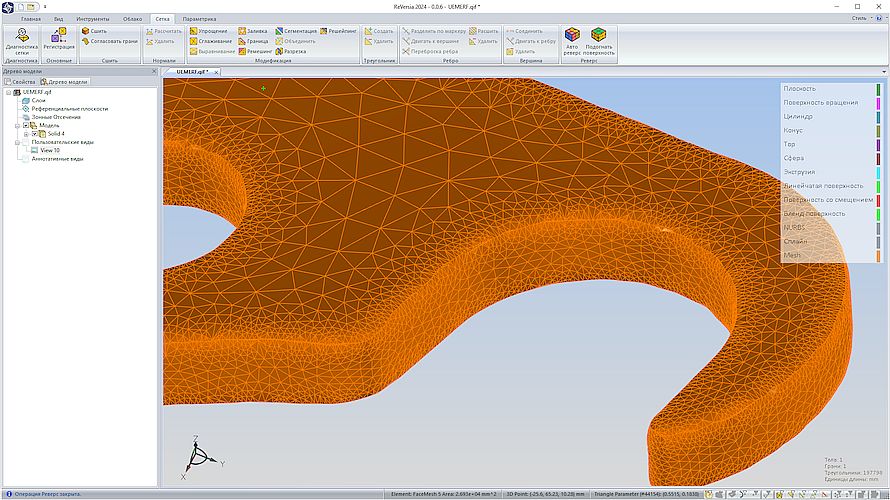

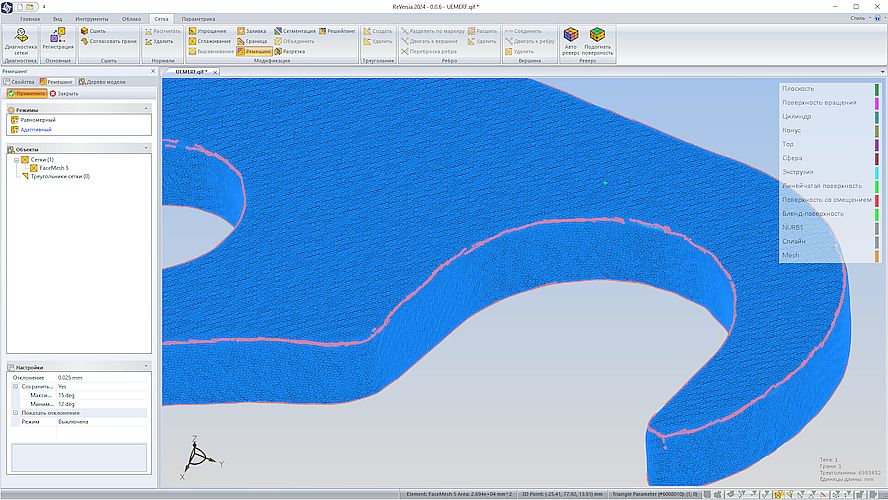

Адаптивный ремешинг. Исходная сетка	Адаптивный ремешинг. После ремешинга

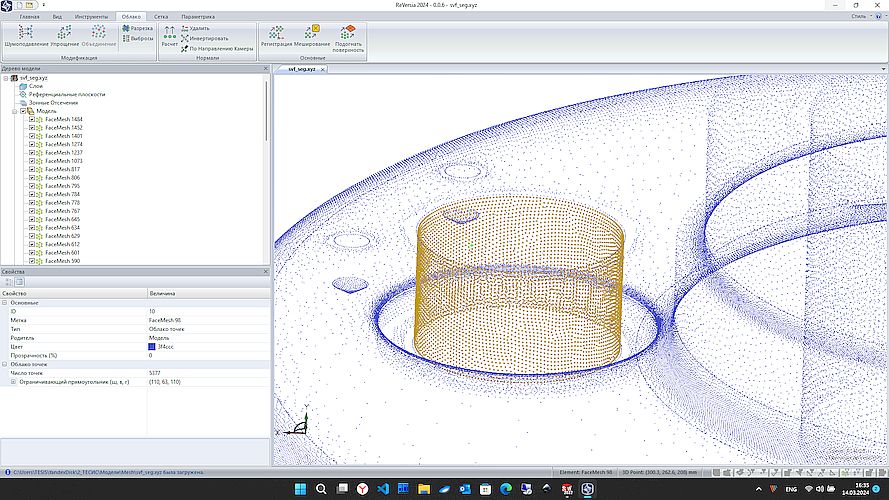

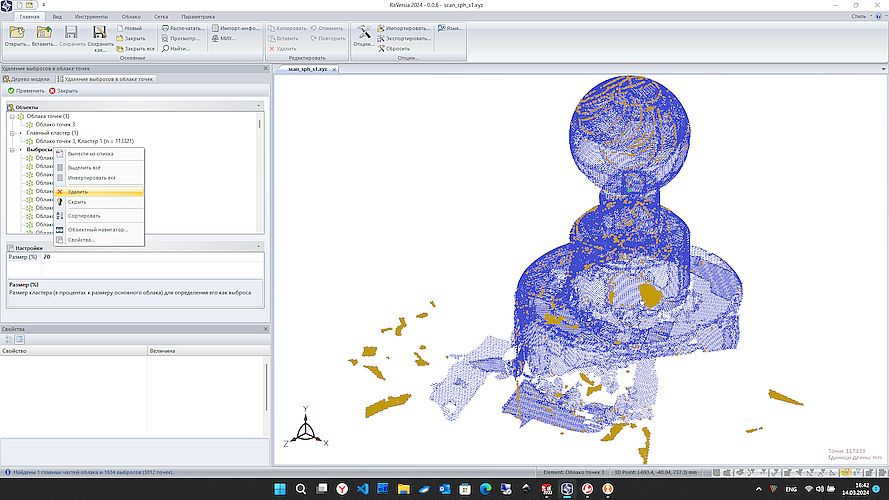

Работа с облаком точек. Облачное моделирование	Удаление Выбросов из Облака точек

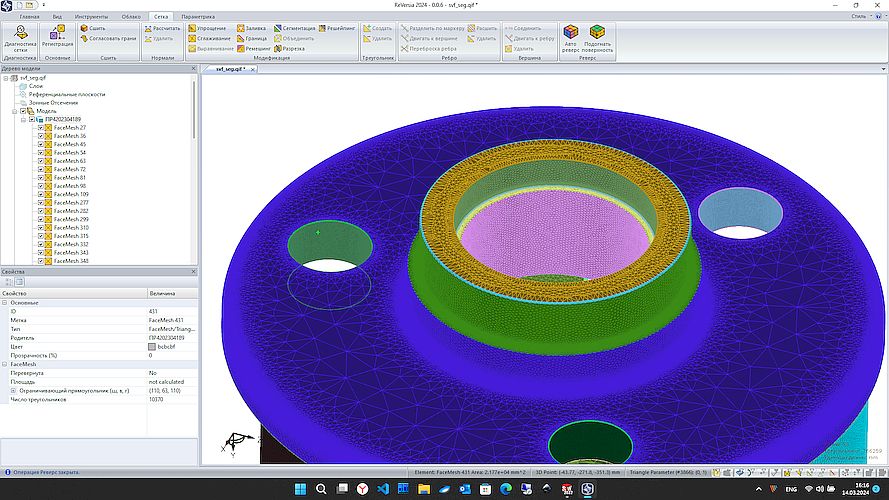

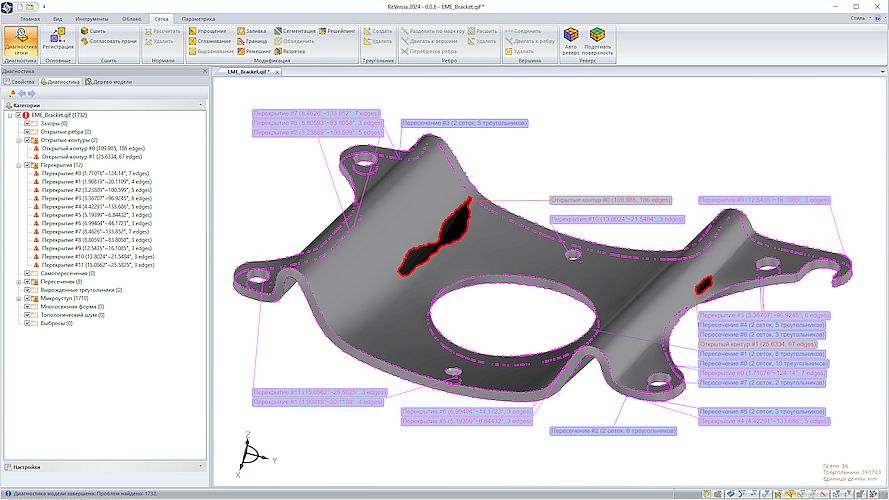

Диагностика полигональной сетки – Открытые контуры, Перекрытия, Пересечения и пр.	Параметризация: интерактивное предварительное изменение узлов NURBS-патчей
