[14.05.2019]
Представляем краткий обзор наиболее значимых новинок универсального CFD-комплекса FlowVision.
Изменения в моделях
- Модели дробления и слипания капель позволят считать изменение размера жидких капель в аэрозолях в процессе слияния или дробления

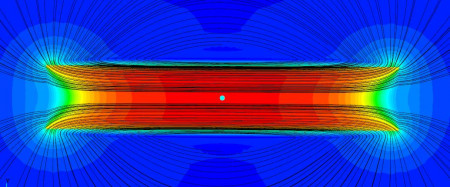

- МГД - теперь возможно моделирование не только электрических, но и магнитных полей
- Моделирование без расчета скоростей - полезно, когда нет необходимости вычислять скорости, а интересует только давление, например, при решении стационарных задач FSI, когда нужно передавать нагрузку на сложную и меняющуюся поверхность без учета сил вязкостного трения
- Граничное условие Гусеница – позволяет удобным способом задать касательную скорость на криволинейной границе, представляющей гусеницу транспортного средства
Улучшения препроцессинга

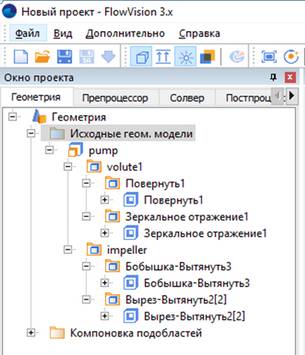

Вкладка Геометрия
Новая вкладка позволяет:
- импортировать 3D модели в форматах SolidWorks, CATIA, STEP, IGES и т.п.
- компоновать сложные расчетные области из множества поверхностей
Импорт доступен при наличии лицензии на 3DTransVidia для FlowVision и основан на технологии трансляции данных 3DTransVidia. Не выходя из FlowVision теперь можно импортировать параметрическую модель, удалить лишние поверхности и создать сеточное представление нужных поверхностей.
Во вкладке Геометрия удобно компоновать множество поверхностей, перемещая отдельные элементы сборки. Также можно предварительно посмотреть, как будут выглядеть подобласти при импорте в пре-процессор выбранных поверхностей.
Доступны базовые операции над поверхностями:
- масштабирование
- перемещение
- вращение
- отражение
- копирование
- создание геометрических примитивов (стандартные геометрические объекты FlowVision)
- компоновка нескольких непересекающихся поверхностей в один файл
- разбиение составной поверхности на отдельные поверхности
- проверка на пересечения и другие ошибки построения сеточной поверхности
- вызвать 3DTransVidia для редактирования/исправления выбранного геометрического объекта
Вкладка Геометрия позволяет подготавливать расчетную область сложной структуры со множеством подобластей, настраивая взаимное положение деталей сборки.

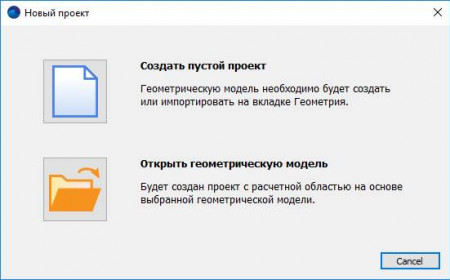

Диалоговое окно создания проекта. Создавайте внешний Регион во FlowVision
Теперь при создании расчетного проекта у вас есть выбор:
- Создать проект на основе геометрической модели (как это было раньше)
- Создать пустой проект без геометрических объектов и импортировать их позже
Второй путь удобно использовать, например, при решении задачи внешнего обтекания, например, автомобиля. Тогда создание расчетной области будет выглядеть так:
- Создать пустой проект
- Импортировать во вкладку Геометрия модель автомобиля
- Протестировать модель на наличие ошибок
- Создать параллелепипед нужных размеров вокруг автомобиля
- Встроить параллелепипед и автомобиль в препроцессор в качестве расчетной области
Либо экспортировать поверхность автомобиля в пре-процессор в виде Импортированного объекта, чтобы создать затем Подвижное тело
Приятный бонус: теперь можно создавать проект не сохраняя его на диск. Это позволит, например, проверять геометрические модели во FlowVision не захламляя диск временными проектами.
Адаптация по кривизне и острым граням
Новые свойства в объектах адаптации позволят автоматически увеличить уровень адаптации для поверхностей заданной кривизны. Эта функция пригодится для быстрого построения качественных расчетных сеток по сложным поверхностям.
Улучшение условий останова
Множество изменений в условиях останова сделали этот инструмент более удобным и универсальным.
Условия останова теперь задаются на периоде, который можно определить числом секунд или числом шагов.
Раньше критерий останова начинал проверяться с первого же расчетного шага. Теперь можно задать в какой момент времени или на каком шаге начнет вычисляться критерий останова. Это позволяет избежать высокой чувствительности критерия останова из-за начального всплеска физических величин. Последний всегда присутствует при плохом начальном приближении.
Новое в Пост-процессинге. Удобнее и выгоднее
Режим «Только для чтения»
Данный режим работы Пре-постпроцессора позволяет открыть расчетный проект и визуализировать результаты даже в том случае, когда все лицензионные опции на Пре-постпроцессор уже заняты.
Даже если у вас приобретено только одно рабочее место, вы сможете создавать новый проект в одном окне Пре-постпроцессора, а в другом в режиме «Только для чтения» будете подглядывать параметры из предыдущего варианта проекта. Тем же способом можно сравнивать результаты двух расчетов.

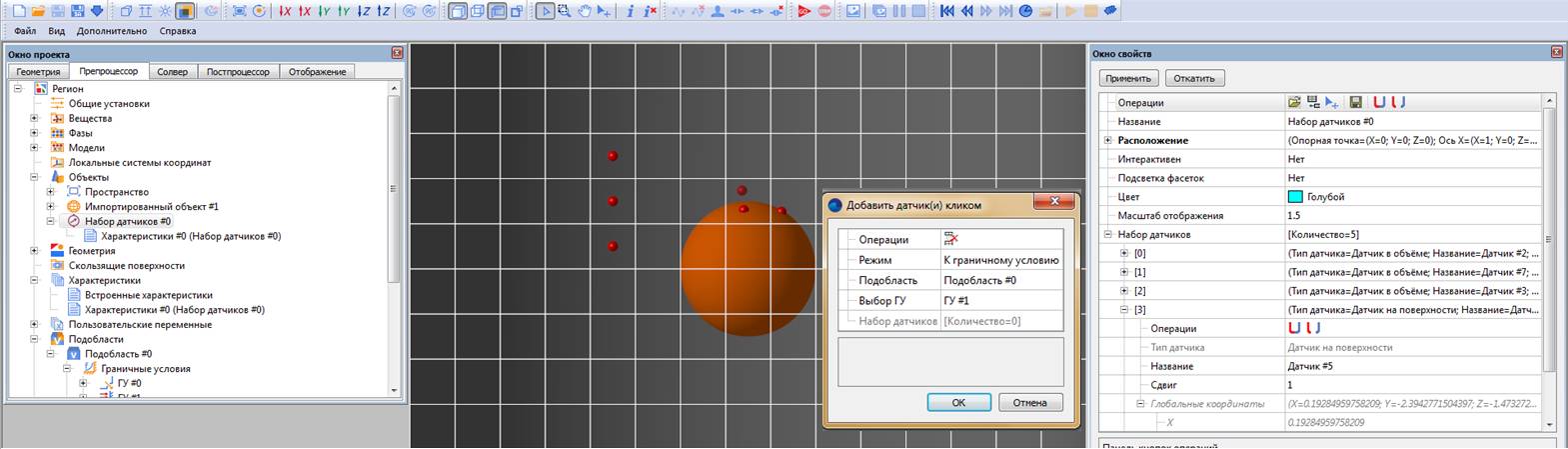

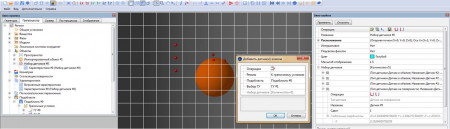

Набор датчиков
(картинка кликабельна)
С помощью нового стандартного геометрического объекта FlowVision Набор датчиков можно удобно и быстро создать одну Характеристику, которая будет сниматься с множества заданных точек в пространстве или на поверхности.
Надписи в окне Обзора
В окно Обзора теперь можно вывести произвольные надписи, а также номер шага и текущее время рассчитываемого процесса.
Новый и доступный FSI
В этой версии FlowVision отсутствует модуль MPМенеджер, т.к. весь его функционал полностью перенесен в Пре-постпроцессор.
Теперь настройка проекта для FSI расчета происходит в Пре-процессоре. Больше нет необходимости модифицировать fvproj файл вручную для создания FSI-проекта.
Во время FSI расчета теперь можно подключать Пре-постпрцоессор к считающему Солверу. При этом Пре-постпроцессор будет работать в режиме Только для чтения, чтобы не нарушить работу Солвера.
Помимо устаревшего Direct Coupling, теперь поддерживается современный протокол CSE для сопряжения с программным комплексом Abaqus.
Также доступен MBC-коннектор, который позволяет модифицировать поверхность обмена с помощью собственных алгоритмов и программ.
Вычислительная инженерная платформа
В состав дистрибутива FlowVision 3.11.01 входит «Вычислительная инженерная платформа». Этот программный продукт позволяет расширять возможности FlowVision сторонними разработчиками.
Первый релиз Вычислительной инженерной платформы позволяет:
- Создавать пользовательские библиотеки для расчета локальных переменных (например, для расчета концентрации NOx на основе поля температур
- Создавать пользовательские граничные условия (например, генератор волн на поверхности водоема)

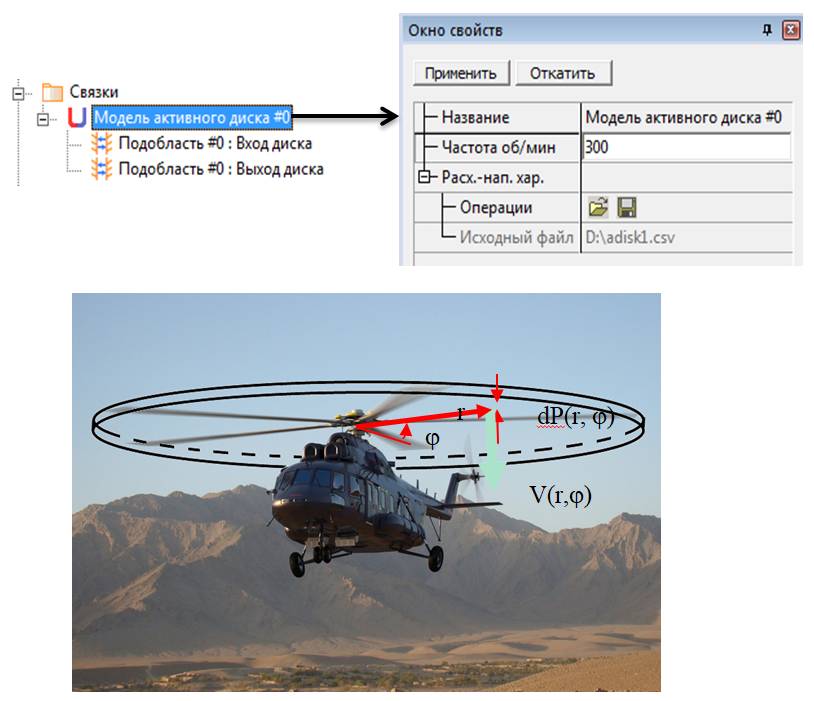

- Добавлять 1D модели устройств и агрегатов (например, заменить насос или пропеллер цилиндром, задав напорно-расходную характеристику на входе и выходе из цилиндра)
- Использовать собственные решатели СЛАУ
- Создавать коннекторы к произвольным конечно-элементным прочностным пакетам для выполнения совместного расчета
- Управлять движением подвижных тел с помощью собственной программы (например, для задания сложного движения с учетом системы автоматизации с обратной связью)
API Вычислительной инженерной платформы отличается простотой и удобством использования.
Вычислительная инженерная платформа позволяет использовать Пре- и постпроцессор, а также решатель FlowVision для расширения возможностей ваших собственных разработок.
Ваши разработки могут продаваться вместе с FlowVision и распространяться через наш магазин расширений.
По всем вопросам о Вычислительной инженерной платформе обращайтесь на support@flowvision.ru
И многое другое
Изменений в программе много, не все они описаны в этой новости. Более подробную информацию о новом релизе вы найдете в разделе «Что нового» документации по FlowVision.
В ближайшее время в блоге FlowVision будут публиковатся статьи о новом функционале.
