Опыт использования FlowVision:
Другие отрасли



Исследование силового нагружения на элементы конструкций стендового оборудования от действия высокоскоростного газового потока в программном комплексе FlowVision, pdf
ФНПЦ Титан-Баррикады», г.Волгоград

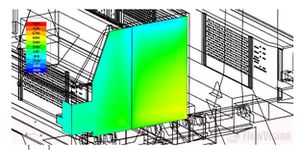

На практике было обнаружено деформирование створки задней двери стенда от воздействия высокоскоростного газового потока. Исследование проводилось с использованием Пакета FlowVision. Большое количество опытных данных позволило верифицировать и отладить расчетную модель.
Задачей исследования было проведение вычислительных экспериментов для штатного и аварийного случаев с последующей верификацией экспериментальных данных посредством прочностного расчета. По результатам моделирования были получены зависимости изгибающего момента от времени. По результатам исследования была получена верификационная модель силового воздействия газового потока на элементы конструкции стенда. Результаты расчётов по верификационной модели удовлетворительно совпадают с наблюдаемыми на практике.

Моделирование клапана гидравлического устройства, pdf
ТЕСИС
В работе рассматривается одна из типовых конструкций клапанов, применяемых в гидравлических устройствах для поддержания в нем постоянного расхода жидкости при различных перепадах давления. Задача и решается в FSI постановке с использованием ПК FlowVision и Abaqus. Целью исследования являлось построение расходно-напорной характеристики клапана.
Полученные результаты отображают реалистичную картину поведения жидкости и работы клапана – с увеличением давления жидкости происходит сужение проходного канала клапана, а расход жидкости сохраняется неизменным.

Моделирование взрывов в ПК FlowVision , pdf: 2135КБ
ТЕСИС
Проведено моделирование взрывной волны по методике сжатого объема газа с использованием уравнения Броуда, показана адекватность используемой модели.
Предложена методика расчета свойств продуктов детонации и начальных условий в сфере со сжатым газом.
Представлены рекомендации по использованию данного метода моделирования взрывов. Определены оптимальные параметры математической модели и расчетной сетки для данного класса задач.

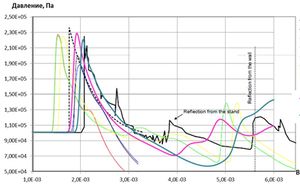

Показано хорошее качественное согласование профиля давления с экспериментом по амплитуде.

Методика оптимизации теплообменника зерносушильного комплекса с помощью программных комплексов FlowVision и IOSO, pdf: 4,9МБ
Теплообменник зерносушильно-го комплекса предназначен для нагрева атмосферного воздуха, который в дальнейшем используется для сушки зерна.
В работе рассмотрен теплообменник производства компании ОАО «Амкодор» (г.Минск), который конструктивно состоит из четырех одинаковых секций. В секции теплообменника происходит нагрев проходящего сквозь нее атмосферного воздуха путем передачи тепла от дымовых газов через пакет труб, по которым непосредственно проходят дымовые газы.
Количество труб, их размеры и расположение существенно влияют на мощность и эффективность секции теплообменника. Подбор параметров «вручную» не позволяет гарантированно создать оптимальную и энергоэффективную конструкцию теплообменника.
В процессе оптимизации было выполнено более 700 расчетных итераций, то есть выполнен расчет и анализ более 700 конструктивных решений.
После комплексного анализа результатов оптимизации был выбран окончательный вариант конструкции, при котором мощность аппарата увеличена на 74%, скорость выходных газов снижена на 22%, суммарная площадь сечения труб при этом практически не изменилась.
Моделирование гидродинамики течения охладителя и теплообмена в пористых компактных теплообменных аппаратах с использованием программного комплекса FLOWVISION, pdf: 269КБ
Воронежский Государственный Технический Университет
Для современной электронной аппаратуры плотность теплового потока доходит до 100 Вт/см2 и более, который следует отводить надежной системой охлаждения с габаритно-массовыми характеристиками соизмеримыми с самим устройством.
Авторами при разработке компактного теплообменника, имеющего высокую тепловую эффективность, была предложена конструкция пористого теплообменного аппарата с межканальной транспирацией охладителя.
Моделирование процессов гидродинамики и теплообмена в пористом теплообменном аппарате проводилось с использованием FlowVision.
Определен оптимальный размер ребра, позволяющий обеспечить требуемый теплосъём при удовлетворительном гидравлическом сопротивлении.

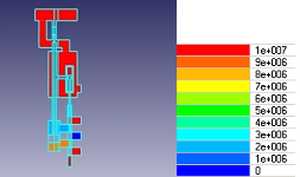

Исследование динамики автоколебательного низкочастотного гидравлического привода, pdf: 354КБ
Омский государственный технический университет

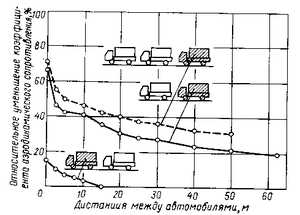

Опыт применения FLOWVISION для расчета аэродинамического сопротивления автобусов в колонне, pdf: 248КБ
ФГУП «ГосНИИАС»
Моделирование процесса формирования водяной завесы средствами FLOWVISION, pdf: 370КБ
ООО «ЗВО ИННОВЕНТ»

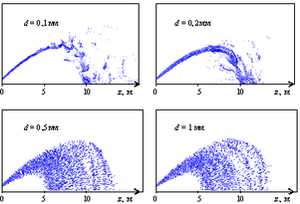

В настоящее время отсутствуют теоретически обоснованные методики расчета режимов формирования водяных завес, широко применяемых в современных системах противопожарной защиты. С помощью программного комплекса FlowVision выполнено моделирование процесса формирования водяной завесы. Использовалась модель лагранжевых частиц. Согласно полученным результатам, максимальная длина водяной завесы практически не зависит от диаметра капель. В то же время, наблюдается ярко выраженная зависимость ее формы.
Численное моделирование задачи нагрева твердого тела с анизотропией коэффициентов теплопроводности при помощи FlowVision и MathCAD, pdf: 342КБ
Магнитогорский Государственный технический университет
Целью данной работы являлась проверка возможности моделирования нагрева твердого тела с анизотропией коэффициентов теплопроводности посредством программного комплекса FlowVision 2.3.0. В ходе проведенных исследований установлено, что предложенная модель дает при расчете результаты, соответствующие аналитическому решению. Работа во FlowVision экономит время расчета и позволяет пренебрегать стратегией вычисления экстремальной температуры (оценивая тем самым её реальное положение), которое в аналитической форме решения строго фиксировано в пространстве и во времени.
Использование системы FlowVision в качестве виртуальной лаборатории при проведении проектных расчетов узла поджига для машин термической резки металлов, pdf: 479КБ
ООО «Автогенмаш»
Результаты натурных испытаний совпадают с результатами виртуального эксперимента, проводимого в программной среде FlowVision.
Достоверность и наглядность полученных результатов, наряду с простотой освоения и удобством работы, позволяют в несколько раз сократить проектное время.
Значительное снижение трудоемкости экспериментального исследования, повышение его эффективности и доступность восприятия результатов переводят процесс научно-технического творческого поиска на качественно новый уровень.
Картина распределения скоростей пламени
Расчет систем вентиляции помещений с помощью FlowVision
  • Первые советские чистые производственные помещения ("чистые комнаты") для производства изделий микроэлектроники ОЗОН-1 и ОЗОН-2 создавались с использованием FlowVision на различных этапах: экспертиза проекта, эскизное проектирование, аттестация помещения. Контролировалась величина и направление скоростей воздушных потоков, тепловые потоки, перенос микрозагрязнений (примеси).
  • FlowVision использовался для моделирования систем вентиляции производственных помещений с тяжелыми условиями труда, например, было проведено моделирование и наладка системы вентиляции Братского алюминиевого комбината.

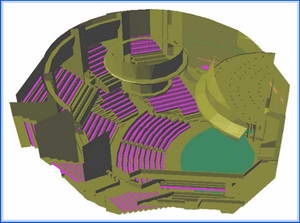

  • На рис. справа - схема одного из залов Московского международного дома музыки, при моделирование и диагностике систем вентиляции которых так же использовался FlowVision. Проект отличался высокими требованиями, в частности, по подвижности и температуре воздуха в залах для обеспечения комфорта слушателей, вследствие чего задача характеризовалась сложной геометрией расчетной области.
Большой зал Московского международного дома музыки
Расчет внутренних течений жидкости в каналах с помощью FlowVision, pdf: 2670КБ
Государственный университет, г.Сумы, Украина

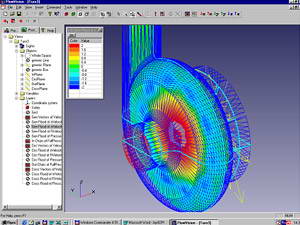

Свободновихревой насос типа TURO
Моделирование слива жидкости из сферической емкости через отверстие с тарелью средствами программного комплекса «FlowVision», pdf: 279КБ
Ракетно-космическая корпорация «Энергия» имени С.П.Королёва
Возможность компьютерного моделирования истечения жидкостей из емкостей различной конфигурации с образованием над сливным отверстием воронки без вращения представляет практический интерес для решения ряда прикладных задач в разных отраслях промышленности, в том числе задачи по определению величины невырабатываемых остатков жидкости в емкости.

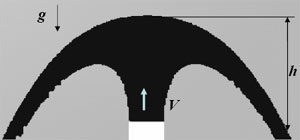

Моделирование слива жидкости из сферической емкости через отверстие с тарелью средствами программного комплекса «FlowVision»
Моделирование свободных струйных течений в программном комплексе FlowVision HPC, pdf: 214КБ
ТЕСИС
Целью работы являлась проверка возможности моделирования свободных струйных течений посредством программного комплекса FlowVision HPC.
Установлено, что программный комплекс FlowVision HPC позволяет моделировать свободные струйные течения на качественном и количественном уровне.
Погрешность количественных результатов моделирования различных типовых задач не превышает 12%.
Моделирование свободных струйных течений в программном комплексе FlowVision HPC
